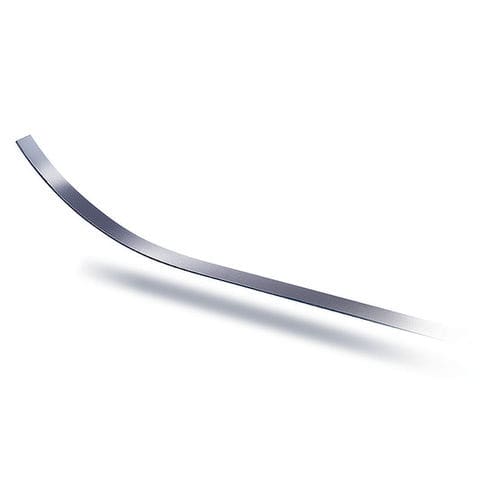

Магнитный диапазон MB100/1
инкрементально кодированная шкала, длина полюса 1 мм
Профиль MB100/1:
Легкий клеевой монтаж, возможна самостоятельная сборка
Катушки до 100 м в наличии
1 мм длина полюса
Точность системы до 10 мкм
Механические данные
Характеристика - Технические данные - Дополнительная информация
Материал - нержавеющая сталь - защитная полоса
Ширина ленты - 10 мм или 5 мм -
Толщина ленты - 1,4 мм - без защитной полосы
Тип монтажа - клеевое соединение - двусторонняя лента предварительно смонтирована
Класс точности - 8 вечера или 20 вечера -
Таблица измерений опорных точек Опорные точки [м] - -
Фиксированное расстояние X 0,02 - -
Периодические Р 0.02, 0.08, 0.1, 0.2, 0.25, 0.32, 0.5 - - -
Разовый E 0.02, 0.06, 0.1, 0.2, 0.3, 0.42, 0.5 - -
Данные системы Характеристика - Технические данные - Дополнительная информация
Длина упора - 1 мм -
Отклонение от линейности - ±8 вечера - при ТУ = 20=С
- ±20 вечера - при ТУ = 20=С
Диапазон измерений - 00 -
Окружающие условия - -
Характеристика - Технические данные - Дополнительная информация
Температура окружающей среды - -20 ... 100 :C -
Температура хранения - -40 ... 100 :C -
Коэффициент расширения - (11 ±1)x10-®/K - пружинная сталь
- (16±1)x10-®/K - нержавеющая сталь
Относительная влажность - 100% - допустимая конденсация
---
