Турбинный расходомер VTH 15

для водыDN15 - 1/2"линейный

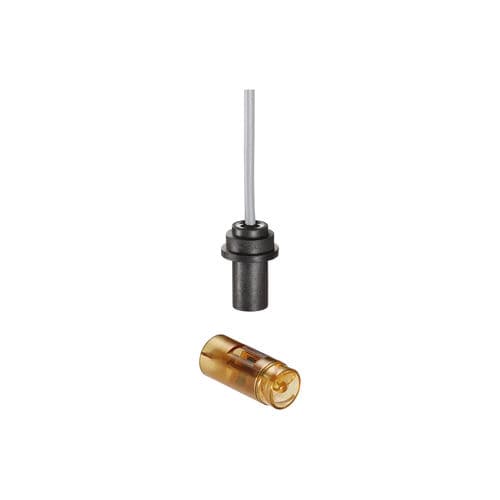

Вставные датчики расхода типа VTH15 были специально разработаны для установки в арматуру и характеризуются простой и компактной интеграцией в систему. Типичными областями применения этих датчиков расхода являются: - обнаружение кранов питьевой воды - водоподготовка - обнаружение утечек Вставной датчик расхода состоит из двух компонентов: турбинного вставного модуля и датчика на эффекте Холла. Такая конструкция является ключом к компактной установке. Высококачественный сапфировый подшипник обеспечивает длительный срок службы измерительной системы и позволяет измерять малые расходы от одного литра в минуту благодаря низкой скорости запуска - низкая дисперсия серии, фиксированная частота импульсов - высокая точность измерения - низкий износ и чрезвычайно долгий срок службы благодаря высококачественным подшипникам - компактные размеры - испытаны в многочисленных крупносерийных применениях Жидкость, поступающая в турбинный датчик потока, разделяется лопатками на частичные струи. Они равномерно ударяются о ротор с разных сторон и заставляют его вращаться. Скорость вращения ротора преобразуется в электрический импульсный сигнал (частоту): Ротор оснащен магнитами, датчик на эффекте Холла определяет вращательное движение. Возникает пропорциональный потоку частотный сигнал (сигнал квадратной волны). Благодаря равномерному потоку на подшипник, силы в значительной степени гасят друг друга, и износ снижается до минимума. Исключительно твердые материалы подшипников, сапфир и твердый металл, также гарантируют исключительный срок службы.
