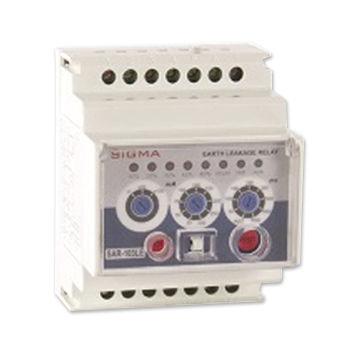

Защитное реле замыкания на землю

ACна DIN-рейке

Реле защиты от тока утечки Sigma используется вместе с автоматическим выключателем низкого напряжения, катушкой отключения и тороидальным трансформатором в сочетании с защитой от тока утечки. Соединения, которые должны быть выполнены при использовании реле контроля тока утечки; Подайте напряжение 220 В переменного тока на клеммы 1-2. Вторичные клеммы тороидального трансформатора подключите к клеммам 6-7. Напряжение питания катушки энергоприемника подается с клеммы 13 и с нейтральной точки питания. В зависимости от потребности можно проверить и сбросить дистанционно с помощью клемм 3-4-5.
