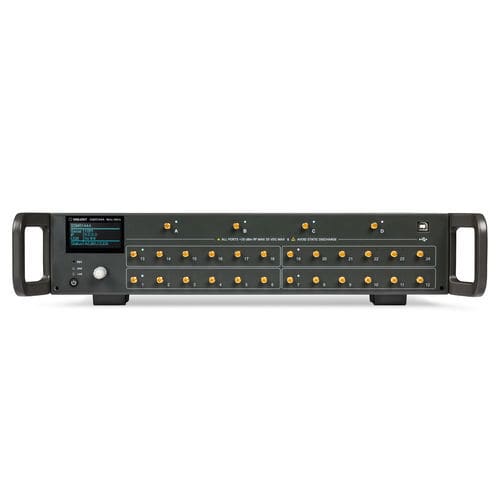

Коммутационная матрица РЧ SSM5000A series

аналоговаяцифроваяэлектронная

Коммутационная матрица серии SSM5000A позволяет расширить количество тестовых портов сетевого анализатора, источника сигнала, анализатора спектра и другого оборудования. Матрицы этой серии имеют до 4 входных и до 24 выходных портов, поддерживают режимы связи USB, LAN, Direct Control. Интерфейс Direct Control на коммутационной матрице позволяет дополнительно расширить количество тестовых портов и поддерживает упрощенный алгоритм многопортовой калибровки, что позволяет значительно повысить эффективность калибровки. Помимо приборов SIGLENT, поддерживаются и другие основные приборы. Он подходит для 19-дюймовых стандартных шасси и может широко использоваться в многопортовых испытательных средах, таких как антенны и модули компонентов 5G. Основные характеристики -Максимальная частота: 9 ГГц/ 26,5 ГГц -Максимальное количество входных портов: 4 -Максимальное количество выходных портов: 24 -РЧ-разъем: 3.5 мм -Размер экрана: 2,4 дюйма -Максимальная входная мощность: 20 дБм -Характерный импеданс: 50 Ω -Максимальное входное напряжение постоянного тока: 35 В -Размеры: W×H×D=88.5×425×417.6mm -Поддерживает упрощенный алгоритм многопортовой калибровки -Интерфейс: LAN, USB Device, прямое управление (вход), прямое управление (выход)
