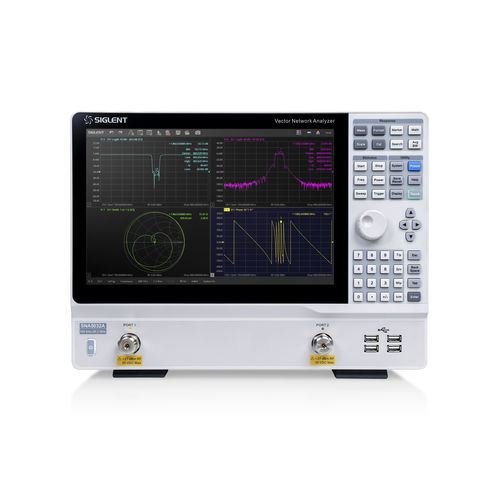

Анализатор сигнала SNA5000A Series

векторной сетиспектраимпеданса

Векторные сетевые анализаторы серии SIGLENT SNA5000A имеют частотный диапазон от 9 кГц до 8,5 ГГц и от 100 кГц до 26,5 ГГц, поддерживают измерения параметров рассеяния 2/4 порта, дифференциальных параметров и параметров во временной области. VNA серии SNA5000A - это эффективные приборы для определения добротности, полосы пропускания и вносимых потерь фильтра. Они оснащены функциями преобразования импеданса, перемещения плоскости измерения, тестирования пределов, тестирования пульсаций, моделирования приспособлений и регулировки удаления/вставки адаптера. VNA имеют пять типов развертки: Линейно-частотный режим, Лого-частотный режим, режим Power-Sweep, режим CW-Time и режим Segment-Sweep. РНК серии SNA5000A также поддерживают коррекцию параметров рассеяния SOLT, SOLR, TRL, Response и Enhanced Response для повышения гибкости в научно-исследовательских и производственных приложениях. Основные характеристики -Частотный диапазон: 9 кГц - 8,5 ГГц и 100 кГц - 26,5 ГГц -Разрешение по частоте: 1 Гц -Разрешение по уровню: 0.05 дБ -Диапазон IFBW: 10 Гц ~ 3 МГц -Диапазон настройки выходного уровня: --55 дБм ~ +10 дБм -Динамический диапазон: 125 дБ -Типы калибровки: Калибровка отклика, Улучшенная калибровка отклика, Полная калибровка одного порта, Полная калибровка двух портов, Полная калибровка трех портов, Полная калибровка четырех портов, Калибровка TRL -Типы измерений: Измерение параметров рассеяния, измерение дифференциальных параметров, измерение параметров приемника, анализ параметров во временной области, испытание пределов, испытание пульсаций, преобразование импеданса, моделирование приспособления, удаление/вставка адаптера, анализ спектра со смещением частоты, измерение скалярного смесителя -Внутренние соединения Bias-Tee -Интерфейс: LAN, USB Device, USB Host (USB-GPIB)
