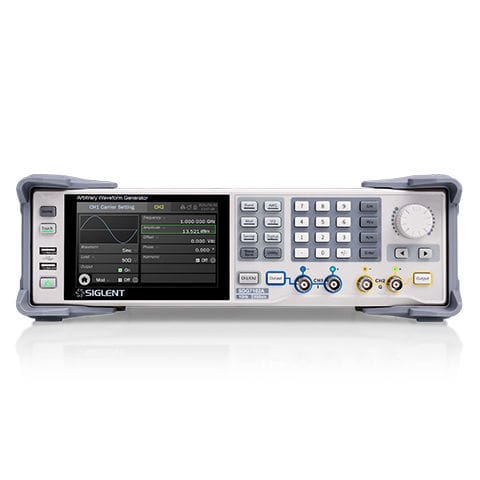

Генератор произвольный формы волны SDG7000A series

импульсныйшумацифровой

SIGLENT SDG7000A - это семейство двухканальных генераторов сигналов произвольной формы с полосой пропускания до 1 ГГц, максимальной частотой дискретизации 5 Гса/с и 14-битным вертикальным разрешением. Он может генерировать произвольные формы сигналов точка за точкой с максимальной частотой дискретизации 2,5 GSa/s и векторные сигналы с максимальной частотой 500 MSa/s. Он также способен генерировать различные сигналы, такие как непрерывная волна, импульс, шум, PRBS-шаблоны и 16-битная цифровая шина. Он поддерживает генерацию сложных сигналов, таких как модуляция, развертка, разрыв, а также двухканальное копирование/сопряжение/слежение и суперпозиция. Выходы выбираются пользователем для дифференциального или одностороннего подключения и поддерживают максимальный выходной диапазон ± 24 В. Прибор может обеспечить большую амплитуду при высокой частоте, что позволяет отказаться от внешнего усилителя мощности в некоторых приложениях и удовлетворить более широкий спектр требований. Основные характеристики -Генерирует импульсы с низким уровнем джиттера с минимальным импульсом 1 нс -шириной и минимальным фронтом 500 пс -Полоса пропускания до 1 ГГц и белый гауссовский шум с регулируемой полосой пропускания -Скорость передачи данных до 312,5 Мбит/с -Опции цифровой шины LVTTL и LVDS для подачи цифровых сигналов со скоростью до 1 Гбит/с -Включает популярные виды аналоговой/цифровой модуляции, функции развертки и разрыва -Расширенные функции двухканальной работы: межканальное слежение, сопряжение и копирование -Функция двухканальной суперпозиции -Взаимная модуляция между каналами -Аналоговый выход 24 Vpp накладывается со смещением ± 12 Vdc, чтобы обеспечить максимальный выходной диапазон ± 24 V (48 V) -Высокоточный счетчик частоты
