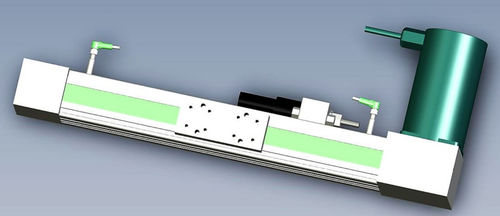

Шариковое направляющее устройство 65 SGRT

из алюминияс ременным приводом

ЛИНЕЙНАЯ ПЕРЕМЕЩЕНИЕ ЕДИНИЦЫ РЕМЕННОЙ ПЕРЕДАЧИ Устройства смещения серии 65 являются прямолинейными устройствами смещения, направляемыми на рельсы и колодки, которые позволяют выполнять ходы с амплитудой от 100 до 5800 мм. Основные технические данные: Построен на базе экструдированного алюминия. Направление обеспечивается интегрированным рельсом типоразмера 15. На этом рельсе перемещается каретка, смонтированная на двух шариковых подушках со скребковыми уплотнениями, каждая из которых оснащена четырьмя контурами рециркуляции шариков. Коэффициент трения низкий и постоянный. В качестве опции может быть установлен тормоз отключения питания 24 В пост. тока. На этом диапазоне осей могут быть установлены шаговые или бесщеточные двигатели. Версия SGRT (обучение на ремне) Скорость движения может составлять до 2000 мм/сек, а ускорение - до 10 м/с2 Разрешение воспроизводимости в мм: 0,2 Передача движения обеспечивается зубчатым ремнем 24 AT 5 развития 80 мм за оборот. Конечные упоры можно регулировать с помощью бесконтактных выключателей Направляющая и трансмиссионная система защищена приводным ремнем, который особенно устойчив к воздействию воды, консистентной смазки, углеводородов и многих растворителей. Эти оси могут быть установлены в столе XY.
