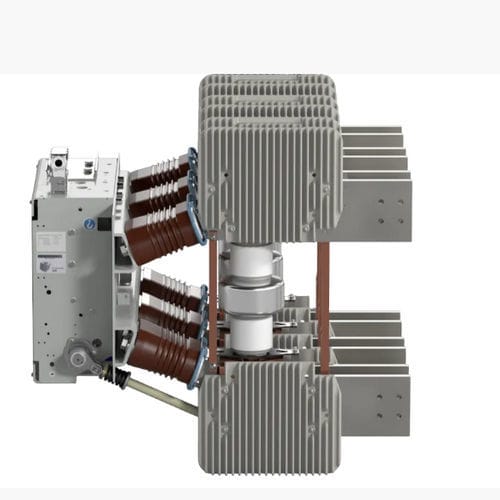

Вакуумный выключатель 3AK7 series

сильного токавысокого напряжениясреднего напряжения

Вакуумные выключатели серии 3AK7 выпускаются в исполнении от 7,2 до 17,5 кВ. Вакуумные выключатели очень компактны, расстояние между центрами полюсов составляет всего 210 или 280 мм, и благодаря высокой механической прочности и малой занимаемой площади идеально подходят для использования в распределительных устройствах среднего напряжения. Высоковольтные и генераторные версии имеют те же габариты и могут использоваться для коммутации небольших генераторов в соответствии со спецификациями IEEE до 50 кА, а также для высоковольтных применений. Мощные вакуумные выключатели 3AH3 стали первыми на рынке вакуумными выключателями на 63 и 72 кА, прошедшими испытания в соответствии со стандартом IEEE C37.013 на токи нагрузки до 12 000 А и токи короткого замыкания до 100 кА. В дополнение к стандартным исполнениям мы можем предложить фазоразделительные версии с отдельными коммутационными аппаратами. Низкое сопротивление главного токопровода позволяет использовать вакуумный выключатель 3AH3 при рабочих токах до 6 300 А без принудительного охлаждения или до 8 000 А с принудительным охлаждением. Эти модульные вакуумные выключатели могут также устанавливаться горизонтально с использованием специальных охлаждающих элементов и подходят для модернизации в существующих системах. Компактные вакуумные выключатели серии 3AH4 рассчитаны на напряжение до 40,5 кВ и выдерживают до 120 000 коммутационных последовательностей. При минимальном техническом обслуживании - смазке приводов после 10 000 коммутаций и замене вакуумных трубок после 30 000 - эти выключатели остаются надежными в течение всего срока службы, несмотря на жесткие механические нагрузки, которым они подвергаются.
