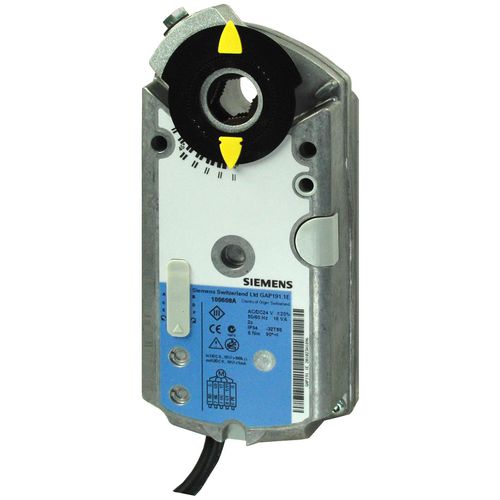

Электромеханический регулирующий привод GAP191.1E

механизированныйповоротный90°

Описание продукта

• Быстрый поворотный привод для воздушных заслонок, ход 90°, номинальный момент 6 Нм, время позиционирования 2 с
• Самоцентрирующийся адаптер вала для Ø 6,4...20,5 мм / квадрат 6,4...13 мм, мин. длина вала 20 мм
• Индикация положения, регулируемый механический упор и кнопка расцепления передачи для ручного управления
• Корпус из алюминиевого литья под давлением, соединительный кабель 0,9 м, степень защиты IP54; монтаж внутри помещений, защищённый от погодных воздействий

Идентификаторы
Артикул: GAP191.1E
Код на складе: BPZ:GAP191.1E
Гарантия: 60 месяцев
GTIN: 7612914074867

Документы (выборочно)

• Технический паспорт: Fast running actuators for air dampers GAP19..
• Сертификат EN14175-6 HLBHA00200 - Damper
• Сертификат EN14175-6 HLBHA00250 - Damper
• RCM Supplier's Declaration GAP…
• CE Declaration GAP...
• UKCA Declaration of Conformity GAP..
• Damper Actuator Laboratory (Экологические декларации)
• EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
• Инструкция по монтажу: Rotary-type actuator GAP..1E, GNP..1E

Аксессуары (выбор)

• ASK75.3 — Защитные аксессуары для поворотных/линейных приводов, защита от пыли и брызг
• ASC77.1E — Комплект крепления конечного упора для приводов GCA, GBB, GIB, GMA и GEB
• ASC77.2E — Комплект крепления двойного конечного упора для приводов GCA, GBB, GIB, GMA и GEB

Характеристики / технические данные

• Крутящий момент: 6 Нм
• Площадь заслонки: 1 m²
• Угол поворота: 90°
• Потребляемая мощность: 30 VA, 22 W; Quiet power: 5 W
• Время позиционирования: 2 с
• Длина кабеля: 0,9 м
• Сигнал позиционирования / управления: DC 0(2)...10 V, 0(4)...20 mA
• Степень защиты: IP54
• Температура окружающей среды (эксплуатация): -32…50 °C
• Температура среды: -32…50 °C
• Влажность окружающей среды (эксплуатация): 95 % r.h.
• Габариты (Ш x В x Г): 81 x 192 x 63 mm
• Рабочее напряжение: AC/DC 24 V
• Предохранитель: 6 A
• Обратная связь положения: DC 0…10 V
• Вспомогательный переключатель: 0
• Число полных циклов: 60000
• Номинальное импульсное напряжение: 800 V
• Тип действия: Type 1
• Степень загрязнения: 3
• Место установки: внутри помещения, защищённое от погоды
