Распредустройство с газовой изоляцией 8DN8

первичноевысокого напряжениякомпактное

Обзор
Портфель Blue от Siemens Energy включает в себя газоизолированные выключающие устройства (GIS) и газоизолированные шинопроводы без SF6, использующие изоляцию из чистого воздуха в сочетании с вакуумной коммутационной техникой. Решения Blue спроектированы для достижения нулевого GWP, отсутствия токсичных продуктов распада и устранения требований по обращению с фторсодержащими газами. Они предназначены для эффективной, экологичной и надежной передачи электроэнергии в наземных подстанциях, в offshore-ветроэнергетике, на промышленных объектах и в применениях шинопроводов.

Ключевые преимущества

• Отсутствие вредных парниковых газов в эксплуатации (изоляция чистым воздухом).
• Вакуумная коммутационная технология обеспечивает отключение без SF6.
• Модульные компактные конструкции для площадок с ограничением по месту и массе.
• Оптимизированный след и более легкие установки за счет Low Power Instrument Transformers (LPIT).
• Интегрированные цифровые опции для повышения производительности и мониторинга состояния.

Основные продукты / варианты в портфеле Blue

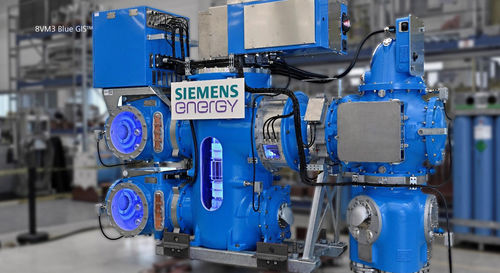

• 8VM3 / 8VM3-1 Blue GIS: настраиваемое устройство для 72,5 кВ с компактной модульной конструкцией; варианты, оптимизированные для наземного и морского применения; опции с встроенной цифровой технологией Sensgear™.
• 8VM1 Blue GIS: 72,5 кВ GIS, адаптированный для установки в ветряных турбинах; вакуумный выключатель с изоляцией из чистого воздуха; оптимизирован для применения в турбинах.
• 8VN1 Blue GIS: первый 145 кВ GIS с вакуумным выключателем и изоляцией из чистого воздуха; спроектирован для оптимального использования площади с применением технологии LPIT.
• 8VN1 (установки): пример крупномасштабного развёртывания в подстанциях (иллюстрация варианта 145 кВ).
• Blue Gas-Insulated Busduct (Blue GIB): первый в мире шинопровод с изоляцией из чистого воздуха для напряжений до 420 кВ; позволяет существенно сократить использование фторсодержащих газов по сравнению с традиционными решениями.
• Другие упомянутые устоявшиеся GIS-технологии: 8DN9 (системные напряжения до 245 кВ назем/300 кВ морской), 8DQ1 (номинальные напряжения до 550 кВ), 8DN8 (до 170 кВ, компактный и гибкий).

LPIT (Low Power Instrument Transformer)

• Комбинированный электронный трансформатор напряжения и тока, заменяющий традиционные трансформаторы для приборов.
• Избыточные датчики: обычно 2 датчика тока и 1 датчик напряжения на ячейку.
• Многофункциональное устройство для защиты и измерения; стандартизовано по номинальным токам.
• Гибкая установка внутри GIS обеспечивает уменьшение длины ячейки примерно на 30% и до ~1 500 кг снижения веса на ячейку.

Цифровая интеграция
Noedra Node и связанные цифровые решения для подстанций обеспечивают сбор данных в реальном времени, продвинутую аналитику и безопасную автоматизацию для всестороннего мониторинга состояния и работы подстанции. Цифровая интеграция поддерживает раннее обнаружение аномалий, сокращение вынужденных простоев и оптимизацию планирования технического обслуживания.

Успешные проекты и развёртывания

• Hornsea 3: крупный оффшорный ветропарк с применением Blue 8VM1 GIS (пример промышленного масштабного развёртывания без SF6).
• Подстанция Netze BW Burladingen: внедрение Blue-оборудования с чистым воздухом на 145 кВ в сочетании с цифровыми технологиями.
• Проект «зелёная сталь» Feralpi Stahlwerke: установка 110 кВ Blue-выключателей без F‑газов для поддержки декарбонизации.
• Заказ Fingrid (Финляндия): несколько ячеек Blue GIS, заменяющих F‑газы чистым воздухом для значимой национальной установки.

Технические характеристики

• Изоляционная среда: чистый воздух (смесь азота и кислорода) — без SF6, нулевой GWP.
• Коммутационная технология: вакуумные выключатели.
• Типичные номинальные рабочие напряжения по вариантам: 72,5 кВ (8VM3 / 8VM1 / 8VM3-1), 145 кВ (8VN1), 170 кВ (8DN8), 245–300 кВ (диапазоны 8DN9), до 420 кВ (Blue Gas-Insulated Busduct), до 550 кВ (вариант 8DQ1).
• Преимущества LPIT: комбинированное измерение V & I, избыточность, ~30% сокращение длины ячейки, ~1 500 кг снижения веса на ячейку.
• Конструкция: модульная, компактная, подходит для внутренней/наружной и оффшорной установки (варианты оптимизированы для ветряных турбин).
• Цифровые опции: встроенные функции Sensgear™ (при указании) и совместимость с Noedra Node для удалённого мониторинга, аналитики и технического обслуживания по состоянию.
• Экологический / нормативный фокус: разработано для соответствия изменяющимся требованиям регулирования F‑газов и для обеспечения развёртывания технологий коммутации с нулевыми выбросами.
