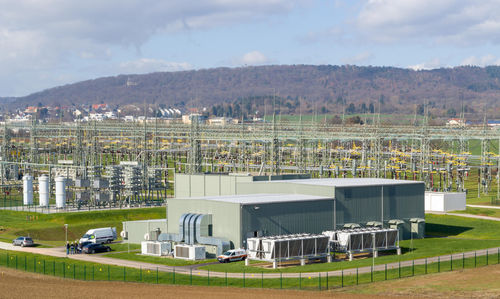

Статический синхронный компенсатор SVC PLUS® (STATCOM)

SVC

Обзор
SVC PLUS® — это решение STATCOM на основе MMC, предназначенное для динамической компенсации реактивной мощности и быстрого регулирования напряжения в системах передачи и на промышленных объектах. Архитектура модульного многоуровневого преобразователя обеспечивает быструю реакцию, снижение гармоник и гибкую масштабируемость для поддержки интеграции переменных возобновляемых источников и повышения стабильности сети.

Ключевые возможности и преимущества

• Быстрая динамическая компенсация реактивной мощности и регулирование напряжения для энергокомпаний и систем передачи.
• Конструкция STATCOM на базе MMC обеспечивает очень быструю реакцию, снижение генерации гармоник и точное управление потоками реактивной и активной мощности.
• Сокращение числа компонентов системы и упрощение проектирования, что снижает время ввода в эксплуатацию и жизненные цикловые затраты.
• Компактная занимаемая площадь: модульная архитектура может уменьшать пространство установки примерно на 50 % по сравнению с традиционными SVC аналогичной мощности.
• Мобильные и контейнерные варианты для оперативной временной поддержки сети и быстрого восстановления после инцидентов.

Конструкция и компоненты
SVC PLUS® сочетает модульную многоуровневую топологию преобразователя (MMC) с промышленными IGBT-полупроводниками, реакторами, конденсаторами и, для сетевых приложений, силовыми трансформаторами. Система спроектирована для надежной работы и упрощенного планирования с использованием стандартизированных модулей для масштабируемого развёртывания.

Функции, области применения и варианты

• Контейнеризированный SVC PLUS®: заводские корпуса для минимизации гражданских работ и сокращения сроков проекта.
• Мобильный STATCOM: преднастроенные мобильные блоки с plug-and-play подключением для аварийной поддержки и быстрого восстановления.
• SVC PLUS FS® (E-STATCOM): вариант для стабилизации частоты, способный эмулировать инерцию и вводить активную мощность для управления частотой.
• Промышленные варианты: решения для дуговых печей и других динамических нагрузок, снижающие мерцание (flicker), уменьшающие гармоники и улучшающие качество электропитания в производстве.

Технические аспекты и преимущества

• Стабильность и качество мощности: быстрая подача индуктивной или емкостной мощности для предотвращения коллапса напряжения и поддержки функций black-start и grid-forming.
• Снижение гармоник и мерцания: генерация многоуровневой формы волны уменьшает гармонические искажения и снижает потребность в громоздких фильтрах.
• Быстрый и точный контроль: современные алгоритмы управления обеспечивают быструю коммутацию IGBT и точное управление энергобалансом между преобразователем и сетью.
• Масштабируемость и гибкость: модульная конструкция поддерживает конфигурации различного масштаба и адаптацию к условиям площадки.
• Экологический вклад: способствует увеличению доли возобновляемых источников и снижению выбросов CO₂ за счёт лучшей интеграции в сеть.

Успешный проект (пример)
Пример: комплексное решение SVC PLUS® повысило стабильность сети и обеспечило интеграцию возобновляемых источников. Приведённый диапазон работы: ±300 Mvar при 380 kV (пример проекта) с современными активными фильтрами гармоник и заявленной доступностью установки выше 99 %.

Преимущества технологии MMC

• Снижение гармонических искажений за счёт синтеза многоуровневой волны, что уменьшает зависимость от больших фильтров.
• Модульная масштабируемость для настройки производительности и упрощённой адаптации к площадке.
• Повышенная надёжность и экономическая эффективность за счёт уменьшения числа компонентов и упрощённого обслуживания.
• Быстрый и точный контроль мощности для динамического управления реактивной и активной мощностью.

Области применения

• Операторы систем передачи для обеспечения стабильности напряжения, предотвращения отключений и поддержки формирования сети.
• Аварийное и временное усиление сети с применением мобильных STATCOM.
• Промышленные площадки, требующие снижения мерцания, уменьшения гармоник и компенсации динамических нагрузок.

Технические характеристики

• Семейство продуктов / коммерческое наименование: SVC PLUS®
• Ключевая технология: модульный многоуровневый преобразователь (MMC) топология преобразователя с источником напряжения
• Типичные компоненты: промышленные IGBT-полупроводники, реакторы, конденсаторы, силовые трансформаторы AC (сетевые приложения)
• Варианты: контейнеризированный SVC PLUS®, мобильный STATCOM (mobile SVC PLUS®), SVC PLUS FS® (E-STATCOM)
• Основные показатели: очень быстрая динамическая реакция по реактивной мощности; снижение генерируемых гармоник; компактная занимаемая площадь (сокращение до ~50 % по сравнению с традиционным SVC той же мощности)
• Примерный диапазон работы (пример проекта): SVC PLUS® ±300 Mvar при 380 kV
• Типичные преимущества: повышенная стабильность напряжения, снижение мерцания, уменьшение гармоник, доступность установки >99 % по данным примера
