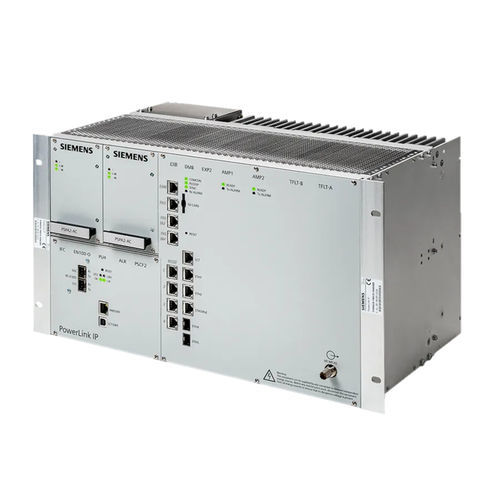

Программируемая автоматическая система бокс PowerLink IP

встроеннаясо встроенным E/Sв сети Ethernet

Системы ПЛК с несущей линией электропередачи используют высоковольтную линию (линии) между трансформаторными подстанциями в качестве экономически эффективного канала связи для передачи данных, телезащиты и голоса. Технология передачи данных по ЛЭП, применяемая компанией Siemens на протяжении десятилетий, обеспечивает чрезвычайно высокие стандарты надежности передачи данных при защите сети (например, сигналов защиты), гарантирует качество передачи данных и легко интегрируется в широкий спектр коммуникационных сетей. PowerLink IP был разработан для Ethernet / IP-среды новых цифровых высоковольтных подстанций и делает системы ПЛК сегодня более привлекательными и эффективными, чем когда-либо прежде. Новая система PowerLink IP имеет чисто пакетную архитектуру, оптимизированную для удовлетворения коммуникационных требований современных устройств подстанций. Интегрированная система телезащиты SWT 3000 обеспечивает двоичный ввод/вывод и интерфейсы Goose (IEC 61850). Несущие системы высоковольтных линий электропередачи обычно работают в диапазоне частот до 500 кГц. Классические системы HV PLC используют полосу пропускания до 32 кГц на систему, обеспечивая максимальную скорость передачи данных до 320 кбит/с. В отличие от классических систем PLC, PowerLink IP использует полосу частот до 256 кГц, обеспечивая максимальную скорость передачи данных до 2 Мбит/с в каждом направлении. Помимо расширенного частотного диапазона, эффективное использование полосы пропускания и простое управление частотой являются частью основной функциональности системы PowerLink IP.
