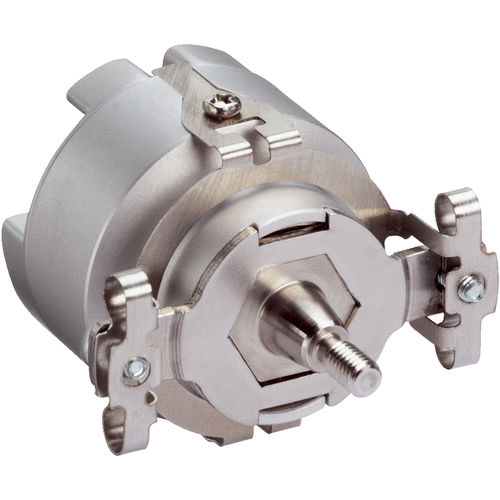

Датчик угла поворота для обратной связи привода SKS/SKM36 series

абсолютныйоптическийсо сплошным валом

Компактный размер с высоким разрешением для стандартного диапазона производительности Энкодеры SKS36/SKM36 являются первыми представителями нового поколения оптических систем обратной связи с электродвигателями. Имея 128 синусоидальных/косинусоидальных сигналов на оборот, это семейство представляет собой стандартное решение среди систем MFB с интерфейсом HIPERFACE®. Особенность этого поколения: Очень маленький кодовый диск с радиусом кодовой дорожки всего 2 мм позволяет осуществлять целостное сканирование. При этом неизбежные ошибки эксцентриситета кодового диска, шарикоподшипника и вала, возникающие в обычных системах, компенсируются системой. Высокие угловые скорости больше не ограничиваются кодовым диском благодаря расположению кодового диска в середине поворотной оси. Индикация абсолютного положения с числом приращений 4 096 приращений на оборот и максимальным числом оборотов 4 096. Хранение специфических для двигателя данных в электронной табличке и программирование являются важными особенностями этого семейства продуктов. Системы обратной связи двигателя, сертифицированные по SIL2/PL d, отвечают современным требованиям к технике безопасности и упрощают процесс сертификации.
