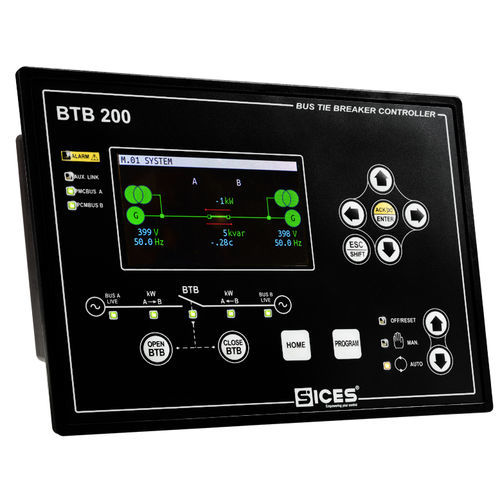

Автоматический контроллер для электрогенераторной установки BTB 200

параллельныйс ручным управлениемс шиносоединительным выключателем

Контроллер BTB200 обеспечивает возможность управления шинным выключателем для приложений, где необходимо разделить общие шины при определенных условиях эксплуатации. Он управляет синхронизацией между двумя разделенными половинами шин (названными A и B) на основе входного сигнала, принимая во внимание количество генераторных установок, подключенных к этим двум половинам. Синхронизация генераторных установок достигается непосредственно через соединение CANBUS с контроллерами генераторных установок SICES или альтернативно с помощью аналоговых линий. BTB200 измеряет ток, протекающий через выключатель (3ph) с помощью трансформаторов тока. Он способен измерять активную (кВт), реактивную (квар) и кажущуюся мощность (кВА), обмениваемую на шинах (а также коэффициент мощности), показывая направление протекания (А - В или В - А) на дисплее и с помощью светодиодов на передней панели. BTB200 также измеряет полную энергию на шинах с помощью счетчиков энергии (активной и реактивной, от А к В и от В к А). Встроенные функции -Автоматический или ручной выбор направления синхронизации. -Автоматическая или ручная синхронизация. -Согласование напряжения, частоты и фазы при синхронизации. -Прямое управление моторизованными автоматическими выключателями или контакторами. -Выделенные кнопки для ручного размыкания/замыкания шинного выключателя. -Четыре альтернативные конфигурации. -Часы реального времени. -Периодическая и "по событию" запись данных. -Встроенный звуковой сигнал тревоги. Рассчитанные значения -Активная, реактивная, кажущаяся мощности и коэффициенты мощности, протекающие по шинному выключателю (общая и однофазная). -Счетчики активной и реактивной энергии (как A->B, так и B->A).
