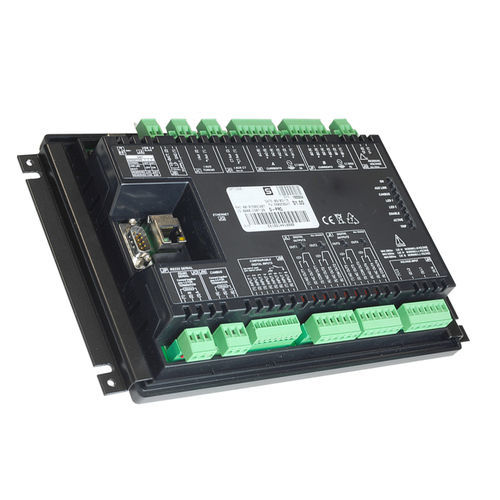

Защитное реле недонапряжение D-PRO

трехфазовоедля генератораRS485

Многофункциональное реле защиты используется для обеспечения дополнительной защиты генератора в более сложных условиях эксплуатации, например, на станциях среднего и высокого напряжения или в нефтегазовых установках. D-PRO разработан для расширения функций и защит, уже включенных в контроллер генераторной установки DST4602Evolution, улучшая его характеристики: он обеспечивает подключение к шине can для прямой связи с ним. Все измерения и аварийные сигналы D-PRO отображаются на дисплее DST4602Evolution, а защита реле управляется непосредственно контроллером генераторной установки. Кроме того, его можно использовать автономно, подключая к внешним системам управления через цифровые входы и выходы. Это устройство было разработано для размещения в панели управления и может конфигурироваться/контролироваться через различные доступные коммуникационные порты. Настройкой параметров непосредственно управляет бесплатный инструмент программирования BOARDPRG3. Входы и выходы -8 программируемых цифровых входов. -4 программируемых реле (максимум 10A @ 250Vac каждое). -7 входов измерения тока для внешних трансформаторов тока, двойная внутренняя система масштабирования 5A или 1A. -1 вход измерения тока для внешнего торового трансформатора. -1 трехфазный четырехполюсный датчик напряжения (L1-L2-L3-N), двойная внутренняя система масштабирования 400 В (или 100 В с конкретной опцией). -1 вход напряжения максимум 100 В для защиты 59N. -8 сигнальных светодиодов. Коммуникация -8 программируемых цифровых входов. -1 порт USB (ведомый Modbus RTU). -1 порт RS232 (ведомый Modbus RTU). -1 изолированный порт RS485 (ведомый Modbus RTU). -1 порт Ethernet RJ45 (ведомый Modbus TCP).
