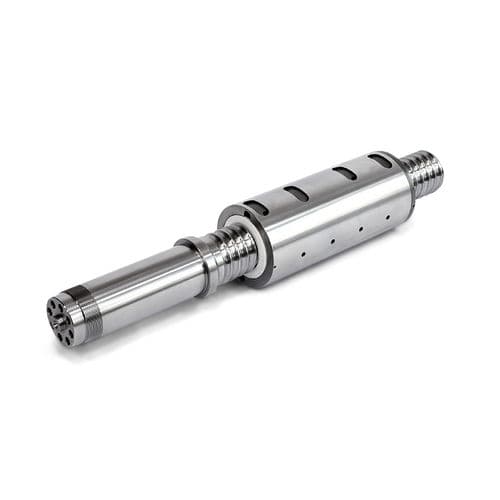

Шариковый винт сильные нагрузки TS series

из сталивысокоточныйвысокая скорость

БОЛЬШИЕ НАГРУЗКИ TS ОДНА ГАЙКА Шариковинтовые пары SHUTON HIGH LOAD собираются с помощью одной гайки, которая состоит из одной части, а система рециркуляции шариков может быть U-типа или B-типа. U-образный или B-образный дефлектор плавно перенаправляет шарики в тангенциальном направлении через рециркуляционное отверстие вдоль гайки. Затем другой U-образный или B-образный дефлектор подает шарики обратно в рециркуляционные контуры. Эти конструкции включают в себя тангенциальный захват шариков, который минимизирует столкновения между шариками и системой рециркуляции, а также специальную 3D-конструкцию кривых. Важно гарантировать равномерное распределение нагрузки за счет правильной конструкции зажимного фланца. Что касается способа обвязки гаек HIGH LOAD, то наиболее распространенной стандартной обвязкой является фланец с 8 отверстиями, хотя, в случае необходимости, возможна также конструкция с 12 отверстиями.
