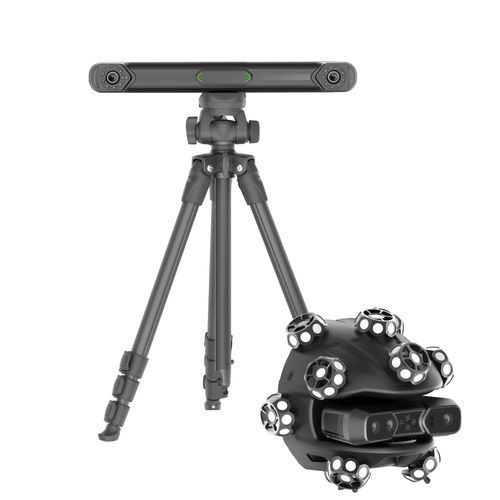

Сканирующая система 3D EinScan Trak

лазердля автомобилестроенияпереносная

Краткое описание
EinScan Trak — беспроводная бесмаркерная система 3D‑трекинга и сканирования для профессиональной циф ро вки и обратного проектирования. Система сочетает стационарный трекер и снимаемый сферический сканер с ручным режимом, обеспечивая захват больших объектов и детализированные ручные сканы. Имеются многорежимные лазеры и 5 МП камера текстур для точной цветопередачи.

Ключевые особенности

• Два режима работы: трекинг и ручной (handheld) с бесшовным переключением
• Бесмаркерное беспроводное 3D‑сканирование в объёме отслеживания до 15 м³
• Конфигурация лазера: 38 + 7 + 1 линий (19+19 перекрещивающихся, 7 параллельных, 1 одиночная)
• 5 МП текстурная камера для HD‑захвата цвета

Trak in, Markers out
EinScan Trak обеспечивает переносную профессиональную съёмку без применения внешних маркеров, применима для обратного проектирования, сохранения культурного наследия, тюнинга автомобилей и сканирования крупных объектов.

Одна система — два режима работы
Съёмный сканер позволяет использовать режим трекинга для больших сцен и ручной режим для труднодоступных мест и тонких деталей. Калибровка проста; поддерживается реальное время переключения и интеллектуальное объединение данных с разных режимов и разрешений.

Беспроводная свобода — повышение эффективности
Встроенный модуль Wi‑Fi 6 и отдельная LAN (роутер в комплекте) обеспечивают полностью беспроводную работу, автоматическое сопряжение при запуске и горячую замену батарей, что упрощает длительную работу на объекте; объём отслеживания до 15 м³.

Бесмаркерное 3D‑сканирование для любых сценариев

• Бесмаркерный трекинг: встроенные ретрорефлективные маркеры в сферическом модуле позволяют трекеру точно отслеживать положение сканера в реальном времени.
• Бесмаркерное лазерное сканирование в ручном режиме: обеспечивает плавные сканы без маркеров на сложных поверхностях.

Три режима сканирования для разных задач

• 19 + 19 перекрещивающихся линий: высокоскоростной режим для крупных объектов.
• 7 параллельных линий: режим детализации для острых кромок и линейных особенностей (автомотивные компоненты).
• Одиночная линия: захват глубоких карманов с соотношением диаметр:глубина 1:4.

Адаптация под задачи

• Совместимость с материалами: эффективен для чёрных и отражающих поверхностей с минимальными потерями данных.
• Работа в разных условиях: надёжная съёмка в помещении и на улице; поддержка внешнего освещения до 110 000 люкс.

Высокое разрешение. Натуральная цветопередача.
Интегрированная 5 МП текстурная камера точно фиксирует цвет и структуру материала, пригодна для культурного наследия, визуализации и научных исследований.

Для ускоренного обратного проектирования
Решения EXModel ускоряют workflow от сетки к CAD и преобразуют сканы в профессиональные CAD‑модели.

Для точных измерений
EXMeasure обеспечивает размеры и инспекционные workflow в связке с EinScan Trak.

Комплект аксессуаров Pro
Профессиональный набор аксессуаров повышает качество сканирования и стабильность трекинга. Типичное содержимое:

• 6‑мм магнитные маркерные шарики
• клеящиеся маркеры
• карты маркеров
• фиксационные колонны
• поворотный стол 300 мм

Программное обеспечение и обработка данных
EXScan Trak обеспечивает интеллектуальное объединение режимов и разрешений, переключение лазера/разрешения в реальном времени, быстрые инструменты редактирования данных и интерфейс с обратной связью в реальном времени. Совместимые решения: EXMeasure, PolyWorks, Geomagic Control X, EXModel, BlueStar Mapping, Geomagic Design X.
