Коллаборативный робот RobotScan series

3 осидля сборкиперегрузочный

Обзор
Решения автоматизации SHINING 3D обеспечивают высокоэффективную и согласованную 3D-оцифровку для современного производства. Интегрируя передовые технологии 3D-сканирования с роботизированной рукой, базой управления и поворотным столом, система предоставляет сквозные автоматизированные рабочие процессы для пакетной инспекции, измерений в линии, контроля качества и цифровой трассируемости.

RobotScan Series
RobotScan Series разработана для замены ручных операций роботизированной автоматизацией. Она обеспечивает полностью автоматизированное и стандартизированное 3D-сканирование, позволяющее быстро получать точные геометрические данные и автоматически генерировать подробные отчёты об инспекции. Система поддерживает кастомизированные конфигурации для специфических задач контроля и интегрируется с MES для обратной связи в реальном времени и безопасного управления данными, повышая эффективность и качество в «умном» производстве.

Модульная конструкция — ключевые возможности

• Интеграция нескольких систем
• Высокоточное полно-полевое 3D-измерение
• Упрощённая эксплуатация и установка
• Высокоэффективная инспекция

Стандартные автоматизированные решения
Стандартизированное автоматизированное решение RobotScan Series разработано для удовлетворения типичных потребностей инспекции в современном производстве. Поддерживаются как высокоточные сканеры с проекцией полос, так и портативные лазерные сканеры.

Рекомендуемые конфигурации и сценарии применения

• RobotScan Q12 — Нацелен на детали с тонкими элементами (лопатки, кронштейны, разъёмы, шестерни, корпуса, электронные компоненты). Датчик разработан для измерения мелких деталей со сложными поверхностями или острыми кромками. Подходит для литья под давлением, литья по выплавляемым моделям, литья и деталей, обработанных на ЧПУ. Обеспечивает автоматизированное оптическое 3D-измерение с высокой повторяемостью и технологией проекции полос для максимальной точности и детализированных данных.
• RobotScan UE Pro2 — Подходит для малых и средних штампованных деталей, литых корпусов, механически обработанных деталей и элементов пресс-форм. Обладает высокой адаптивностью к материалам (включая чёрные, блестящие и отражающие поверхности). Обеспечивает беспроводное и проводное подключение для гибкой установки на месте. Использует портативную лазерную технологию, подходящую для производственной среды с высокой точностью и эффективностью.
• RobotScan Combo+ — Экономичное автоматизированное 3D-сканирование для пакетной инспекции малых и средних литых и механически обработанных деталей; поддерживает компоненты смешанных размеров, такие как крышки, отделочные элементы, сборки и средние корпуса.

Программное обеспечение управления и инспекции

• RobotScan Control — Профессиональное ПО автоматизации для управления коллаборативными роботами, сервоприводными поворотными столами и 3D-сканерами. Обеспечивает выполнение полного рабочего процесса от программирования траекторий до 3D-сканирования и инспекции через процессно-ориентированный интуитивный интерфейс, повышая эффективность и стабильность автоматизации.
• SHINING3D Inspect — Промышленное ПО инспекции (сертифицировано PTB), обрабатывающее высокоточные данные 3D-сканирования для детального 3D-сравнения, измерений и генерации отчетов об инспекции. Обеспечивает надёжные, трассируемые результаты инспекции, соответствующие требованиям производственного контроля качества.

Кастомизация и компоненты
RobotScan Series предлагает полностью настраиваемые конфигурации, включая роботизированный манипулятор (несколько брендов и спецификаций), метрологические сканеры SHINING 3D, поворотные столы, приспособления, PLC-системы, программные модули и направляющие для роботов. Поддерживаемые бренды роботов: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Поворотные столы и направляющие могут быть адаптированы по грузоподъёмности, диаметру, режимам вращения и рабочему объёму в соответствии с конкретными производственными условиями.

Автоматизированное 3D-сканирование в действии

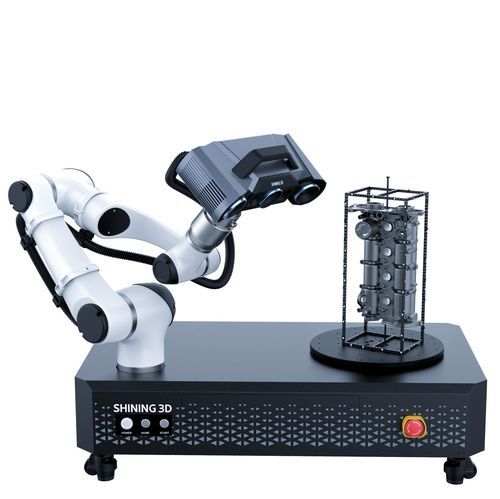

RobotScan объединяет 3D-сканер, роботизированный манипулятор, базу управления и поворотный стол в модульное решение. Настройка включает автоматическую калибровку, визуальное программирование для создания рабочих процессов и опции загрузки/разгрузки для выполнения сканирования и обработки деталей без ручного вмешательства.

Характеристики / Технические спецификации

• Измеряемый размер объекта: ≤ 500 mm
• Грузоподъёмность поворотного стола: ≤ 20 kg
• Тип робота: Cobot, Huayan Robotics
• Рабочий радиус робота: 800 mm
• Габариты: 1030 × 670 × 270 mm
• Масса: 70 kg
• Электропитание: 100 – 240V (однофазный, 10A)
• Безопасное рабочее пространство: 2400 × 2400 × 1600 mm
