Детектор UV-Vis SPD series

оптическийс фотодиодомдля жидкостей

Обзор
Краткое описание детекторов UV‑VIS и фотодиодных матриц (PDA) Shimadzu для жидкостной хроматографии (HPLC, UHPLC). Охватываются модели SPD-40 / SPD-40V (UV/UV‑Vis), SPD-30AM (мультидлина волны), SPD-M40 и SPD-M30A (PDA). Основные характеристики: чувствительность, линейный диапазон, температурно‑контролируемая оптика и сменные ячейки протока для задач от рутинного HPLC до UHPLC, полу‑микро и препаративной очистки.

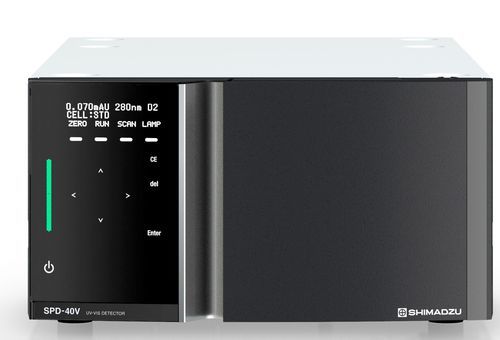

SPD-40 / SPD-40V

• UV‑VIS детектор с высокой чувствительностью (шум ≤ 4,0 × 10^-6 AU) и широким линейным диапазоном (до 2,5 AU).
• SPD-40 (UV): режим двойной длины волны, 190–700 nm.
• SPD-40V (UV‑Vis): расширенный диапазон 190–1000 nm.
• Полностью температурно‑контролируемая оптическая система и ячейка протока для снижения шума и дрейфа базовой линии.
• Встроенный ID ячейки для сохранения информации о ячейке в методах и файлах данных.
• Лампы D2 и W оснащены микросхемами для контроля часов работы.
• Пользовательские сменные ячейки протока для HPLC, UHPLC, полу‑микро и препаративных приложений.

SPD-30AM (Мультидлина волны)

• Высокочувствительный мультидлинноволновой детектор, сочетающий многоволновой анализ с простотой использования стандартного UV‑детектора.
• Уровень шума 0,4 × 10^-6 AU; SR‑Cell снижает дисперсию пиков.
• Подходит для обычной HPLC и UHPLC; опциональная высокочувствительная ячейка с оптической длиной 85 мм для обнаружения следовых количеств веществ.
• Температурно‑контролируемая оптика повышает стабильность базовой линии.

SPD-M40 (PDA‑детектор)

• Очень высокая чувствительность (шум ≤ 4,5 × 10^-6 AU) и линейность (до 2,5 AU), позволяющие количественно определять чрезвычайно низкие уровни примесей в концентрированных образцах.
• UV‑фильтр отсечки защищает образец от деградации под УФ‑излучением.
• Тройная температурная регулировка: температура ячейки, лампы и спектрометра терморегулируются для минимизации колебаний базовой линии.
• Встроенный ID ячейки и набор сменных ячеек протока для применения от HPLC до препаративной очистки.
• Программные функции: i‑PDeA II и i‑DReC для улучшения качества данных и обработки пиков.

SPD-M30A (PDA‑детектор)

• Уровень шума около 4 × 10^-6 AU; Low‑Volume SR‑Cell снижает дисперсию полосы, повышая чувствительность и разрешение.
• Поддерживает анализы от обычной LC до ультра‑быстрой UHPLC; опциональная 85 мм ячейка для обнаружения следовых компонентов.
• Температурно‑контролируемая оптика улучшает стабильность базовой линии.

Примеры применений и документы
Выборка приложений и публикаций по анализу примесей, анализу удобрений и рабочим процессам Nexera‑e (названия и даты):
Impurity Analysis in Pharmaceutical Products with the Advanced Photodiode Array Detector SPD-M40 - 2019-04-05
Analysis of Nitrous Acid and Ammonium Thiocyanate in Fertilizers - 2017-01-11
Analysis of Kakkonto by Nexera-e and SPD-M30A Photodiode Array Detector (Part 2) - 2014-09-05

Технические документы
Технические материалы по стабилизации базовой линии, функции TC‑Optics и улучшению линейности (примеры):
Eliminating the Effects of Room Temperature Fluctuations Using the Advanced TC-Optics Function in the SPD-M40 - 2019-08-29
Improved Linearity and Quantification Using the SPD-M40 - 2019-07-18

Характеристики / технические спецификации

• Модели: SPD-40, SPD-40V, SPD-30AM, SPD-M40, SPD-M30A.
• Уровни шумов: SPD-40/40V ≤ 4,0 × 10^-6 AU; SPD-M40 ≤ 4,5 × 10^-6 AU; SPD-M30A ≈ 4 × 10^-6 AU; SPD-30AM 0,4 × 10^-6 AU.
• Линейный диапазон: до 2,5 AU (в зависимости от модели).
• Диапазоны длин волн: SPD-40: 190–700 nm (двойная длина волны); SPD-40V: 190–1000 nm.
• Оптика: полностью температурно‑контролируемая оптика и ячейка; терморегулирование лампы и спектрометра на PDA‑моделях.
• Ячейки протока: сменные для стандартной HPLC, UHPLC, полу‑микро и препаративной очистки; опциональные высокочувствительные ячейки (85 мм).
• SR‑Cell: уменьшает дисперсию пиков и повышает разрешающую способность.
• Встроенный ID ячейки для трассируемости методов/данных.
• Мониторинг ламп: D2 и W с микросхемами учета часов работы.
• Защита образцов: UV‑cut фильтр (SPD‑M40).
• Программное обеспечение: i‑PDeA II и i‑DReC для деконволюции пиков и расширения динамического диапазона.
