Обрабатывающий центр ЧПУ 3 оси MPC
вертикальныйс двойной стойкойс двумя стержнями

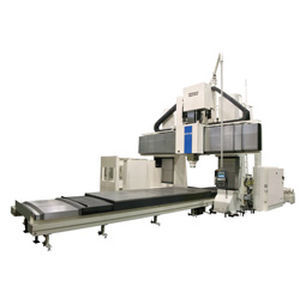

Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями - изображение - 2
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями - изображение - 3
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями - изображение - 4
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями - изображение - 5
Обрабатывающий центр ЧПУ 3 оси - MPC  - Shibaura Machine - вертикальный / с двойной стойкой / с двумя стержнями - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с двойной стойкой
Количество шпинделей
с двумя стержнями
Другие характеристики
с высокой скоростью, высокоэффективный, высокой точности, высокая жесткость
Ход Х

МАКС.: 9 000 mm
(354,33 in)

МИН.: 4 500 mm
(177,17 in)

Ход Y

2 900 mm, 3 400 mm, 3 900 mm, 4 400 mm
(114,17 in, 133,86 in, 153,54 in, 173,23 in)

Ход Z

900 mm
(35,43 in)

Скорость вращения

МАКС.: 6 000 rpm
(37 699 rad.min-1)

МИН.: 30 rpm
(188 rad.min-1)

Мощность

22 kW, 30 kW, 40 kW
(29,91 hp, 40,79 hp, 54,38 hp)

Скорость подачи по оси X

20 000 mm/min, 25 000 mm/min
(13,12 in/s, 16,4 in/s)

Скорость подачи по оси Y

20 000 mm/min, 25 000 mm/min
(13,12 in/s, 16,4 in/s)

Скорость подачи по оси Z

10 000 mm/min
(6,56 in/s)

Точность позиционирования

0,007 mm
(0,00028 in)

Повторяемость

0,003 mm
(0,00012 in)

Общий вес

МАКС.: 120 000 kg
(264 554,71 lb)

МИН.: 42 000 kg
(92 594,15 lb)

Общая высота

6 490 mm, 6 990 mm
(255,5 in, 275,2 in)

Описание

Система крепления, включающая различные типы насадок, принята для того, чтобы быть способной выполнять различные виды обработки Угловая головка, 5-гранная фрезерная головка, головка с индексацией 1° (опция) - все это позволяет выполнять различные виды обработки Широкий диапазон вариаций размеров станка Размер станка может быть изменен путем комбинирования расстояния между колоннами 2100 мм, 2600 мм, 3100 мм или 3600 мм с различными размерами стола. Шпиндель, встроенный в плунжер, имеет максимальную скорость вращения 4000мин-1 (стандарт) или 6000мин-1 (опция). Каждый шпиндель с большим максимальным крутящим моментом 1528 Н-м демонстрирует отличную производительность резки Высокопрочный станок, демонстрирующий стабильную точность чистовой обработки и резки Шабрение для направляющих плунжера Цельная отливка шпиндельной бабки с направляющими для ползуна Круговая интерполяционная резка Вертикальный шпиндель (плоскость X-Y) Горизонтальный шпиндель (плоскость Y-Z) Фактическое значение 0,006

---
