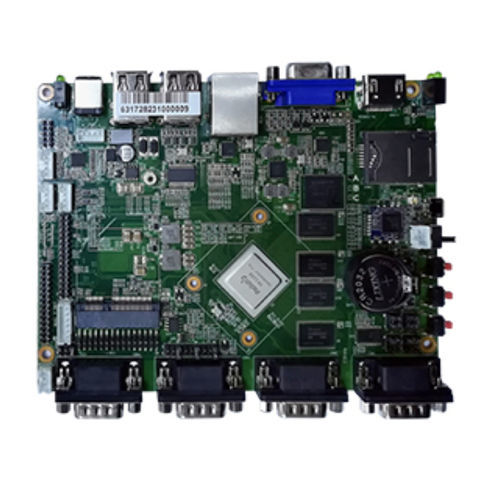

Плата CPU Мини PCIe GEA-6317

ARMQuad Core Cortex A17Rockchip RK3288 SoC

1*GbE LAN, 5*USB Дисплей HDMI, VGA, LVDS Поддержка модуля Mini-PCIE, выходной усилитель 2 Вт@8Ω 8GB/16GB MLC eMMC Поддержка входа питания 12 В постоянного тока Память - Архитектура - Встроенная память 2G/1G DDR3 Сеть - 3G/4G - слот Mini-PCIe, поддержка модулей связи Unicom, Mobile и Telecom 3G/4G WIFI и Bluetooth - модуль RTL8723, поддержка IEEE 802.11b/g/n WLAN Bluetooth 4.0 двухрежимный, функция синхронизации LE и BR Мониторинг В/В - таймер Watch Dog - 0~255 сек., обеспечение программы Watch Dog Накопитель - EMMC - 16G/8G eMMC MLC SSD Расширенное хранилище - разъем для TF-карты с поддержкой функции загрузки Ввод/вывод - последовательный порт - отладочный последовательный порт COM0 Вывод 9 поддерживает питание +5В/12В@1А (установка перемычки) USB - 1*USB OTG, для программирования программного обеспечения 5*USB HOST CON1 - 1-выходной разъем I2C/1-выходной разъем SPI 1-полосный ШИМ-выход 12-выводной GPIO, питание, GND Клавиша - громкость +/- Настраиваемый Аудио - выход усилителя 2 Вт@8Ω Line-OUT/MIC Слот для SIM-карты - Выдвижной слот для карты памяти Гнездо для SD-карты - Выдвижной слот для карты памяти, используется для загрузки системы и хранения данных MiniPCIE - поддерживает только сигнальные устройства USB Светодиодные индикаторы - индикатор питания/индикатор диска/индикатор Wi-Fi/3G-индикатор Дисплей - HDMI - HDMI1.4A, макс. разрешение: 2K, поддержка аудиовыхода LVDS - Двухканальный 24-битный, макс. разрешение: 2K, подсветкаРазъемINVORT поддерживает ШИМ-регулировку яркости. VGA - макс. разрешение: 2K Питание - Тип питания - вход DC 12 В, поддержка реверса питания и защита от перенапряжения. Циферблатный переключатель 4-контактный разъем питания, 4-контактный мультиплексирование сигналов, может быть подключен к другому разъему питания Потребляемая мощность - 7,92 Вт (макс.) Окружающая среда - Рабочая температура. - -20°C ~ 70°C Температура хранения. - -40°C ~ 80°C Рабочая влажность - 0% ~ 90% относительной влажности, без конденсации Влажность при хранении - 0% ~ 90% относительной влажности, без конденсации
