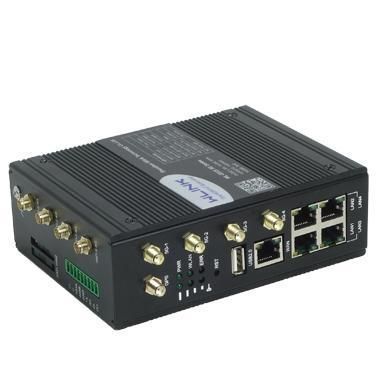

Беспроводной модем WL-G535

секционныйGPSWiFi

Обзор
WL-G535 работает в режимах 5G NR SA и NSA с обратной совместимостью с 4G LTE и 3G. Теоретическая пиковая пропускная способность сотовой сети достигает 3,4 Гбит/с. Устройство оснащено quad‑core 1.8 GHz ARM Cortex‑A53 CPU и аппаратным модулем шифрования. В комплекте — 5x Gigabit Ethernet, RS232 и RS485, программируемые DI/DO, двухдиапазонный модуль 802.11ax (Wi‑Fi 6) с суммарной беспроводной скоростью до 1.8 Гбит/с, а также опциональная поддержка среды выполнения OpenWrt для кастомных решений.

Применения

• Автоматизация заводов и промышленное управление
• Связь для интеллектуальных энергосетей (smart grids)
• Системы интеллектуального транспорта
• Экологический и удалённый мониторинг
• Системы видеонаблюдения и общественная безопасность
• Цифровая реклама и другие промышленные IoT‑сценарии

Ключевые характеристики

• 5G в двух режимах: поддержка SA/NSA с промышленным 5G‑модулем, теоретический пик 3,4 Гбит/с
• Quad‑core Qualcomm ARM A53 1,8 GHz для многозадачности и низкой задержки
• Универсальные интерфейсы: 5x Gigabit Ethernet (конфигурируемо 4x LAN + 1x WAN или 5x LAN), RS232, RS485, DI/DO, USB 2.0
• Wi‑Fi 6 двухдиапазонный: 2x2 MU‑MIMO OFDMA — до 600 Мбит/с на 2,4 ГГц и 1201 Мбит/с на 5 ГГц
• Гибкие варианты ОС: WLINK OS (на базе Linux) с опциональной поддержкой OpenWrt
• Облачное управление для централизованной конфигурации, анализа сети и обслуживания
• Продвинутая безопасность и VPN: DMVPN, OpenVPN, IPsec (IKEv1/IKEv2), L2TPv3, NAT, stateful‑фаервол, ACL и фильтрация пакетов

Схема интерфейсов / Визуалы
В комплекте схемы передней/задней панели и расположения портов (Ethernet‑порты, слоты SIM, разъёмы антенн, последовательные порты, клеммная колодка I/O).

Комплектация

• 1x WL-G535 Router
• 4x Wi‑Fi антенны
• 4x 5G магнитные антенны
• 1x Ethernet кабель
• 1x блок питания

Документация
Доступны технический паспорт и руководство быстрого запуска серии G.

Характеристики / технические спецификации

• Сотовая связь (5G): поддержка многочастотного 5G NR (напр.: n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79)
• 4G/LTE: многочисленные FDD/TDD‑диапазоны (B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71)
• 3G: HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• Аппаратная платформа: Qualcomm ARM A53 quad‑core 1,8 GHz; 1 GB DDR3; 32 MB NOR Flash (опция 256 MB NAND); аппаратный сторожевой таймер
• Ethernet: 5x Gigabit Ethernet (конфигурируемо 4x LAN + 1x WAN или 5x LAN)
• USB: 1x USB 2.0
• Серийные / I/O: 1x RS232, 1x RS485, 2x I/O (сухой контакт)
• Питание / SIM / Антенны: DC вход (2‑пиновая вилка); 2x SIM слота; 4x SMA‑K (female) 5G антеннных интерфейса; 2x SMA‑RP Wi‑Fi интерфейса; опциональный GPS интерфейс
• GPS (опция): чувствительность -160 dBm; точность 2,5 м CEP; частота обновления до 5 Hz
• Индикаторы: PWR, Signal, WLAN, NET, LAN (LAN1~LAN4, WAN)
• WLAN (Wi‑Fi 6): IEEE 802.11 n/ac/ax; 2x2 MU‑MIMO OFDMA — 600 Мбит/с (2,4 ГГц), 1201 Мбит/с (5 ГГц)
• Питание и потребление: DC +9~60 V (стандартный адаптер 12 V/2 A); в простое 600 mA@12 VDC; в сети 750 mA@12 VDC
• Механика и окружающая среда: оцинкованный металлический корпус с заземляющим винтом; габариты 142 x 108 x 48 mm (без антенн); вес 750 g (без аксессуаров); рабочая температура -30 до +75 °C; хранение -40 до +85 °C; влажность 0–95% без конденсации
• Гарантия: два года
• Соответствие: FCC, CE, RoHS, CCC
• ОС: WLINK OS (на базе Linux); опциональная поддержка OpenWrt
• Безопасность / Фаервол: SNAT/DMZ, переадресация портов, фильтрация IP/MAC/ключевых слов/доменов, контроль доступа, защита от DoS
• Сетевые протоколы: IPv4 (IPv6 опционально), PPPoE, UDP/TCP/ICMP/NTP/DHCP, HTTP/HTTPS, UPnP, SNMP, TR‑069
• Мониторинг сети: ICMP‑проверка, проверка трафика, traceroute, захват пакетов, графики полосы пропускания и трафика
• VPN: WireGuard клиент/сервер, Zerotier, GRE, OpenVPN (TLS1.2), PPTP/L2TP клиент, L2TPv3, IPsec (IKEv1/IKEv2), DMVPN
• Сетевые функции: резервирование 5G/WAN, VLAN, управление пропускной способностью, NAT/DMZ, IP passthrough/перенаправление портов, статическая/динамическая маршрутизация
• Управление: локальный/удалённый GUI, Telnet/SSH, платформа WLINK M2M
• Режимы WLAN: AP, AP+WDS, беспроводной клиент, Wireless Ethernet Bridge, WDS
• Безопасность Wi‑Fi: WEP, WPA/WPA2 Personal/Enterprise, поддержка RADIUS
