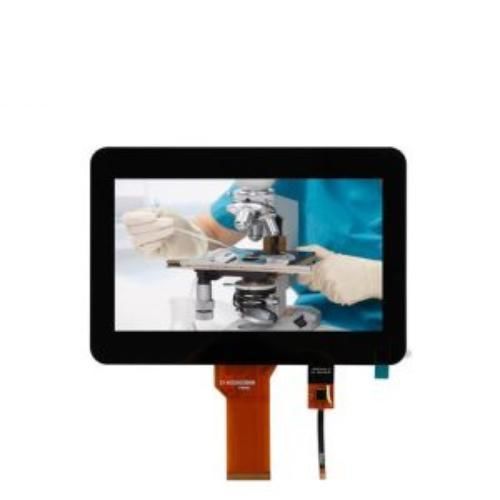

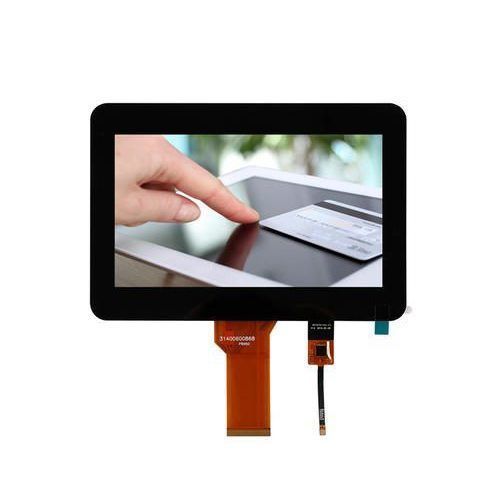

Блок индикации TFT LCD WTY070144A20LM

TNс емкостным сенсорным экраномс емкостным сенсорным экраном PCAP

Обзор продукта
7-дюймовый TN TFT LCD дисплей (модель WTY070144A20LM) сочетает панель с разрешением 800×480, интерфейс RGB 50-конт. и встроенный ёмкостный сенсорный интерфейс. Модуль разработан для работы с высокой яркостью, читаемости на солнце, поддерживает оптическое бондинг или воздушное/ленточное бондинг для повышения прочности. Подходит для промышленных и уличных применений в широком температурном диапазоне.

Ключевые возможности

• 7-дюймовый TN TFT LCD модуль с ёмкостным многоточечным сенсором (PCAP)
• Интерфейс RGB 50-конт. для видеосигнала
• Панель читаемая на солнце, высокая яркость (450 cd/m²)
• Совместим с optical bonding или air/tape bonding
• Широкие диапазоны рабочих и складских температур для жестких условий

Характеристики

• Компактный 7-дюймовый форм-фактор для решений с ограниченным пространством
• Ёмкостный сенсор с конструкцией G+G для прочности и чувствительности
• Touch-IC GT911, обеспечивающий обнаружение мультитача
• I2C (IIC) интерфейс для упрощённой интеграции
• Поддерживает до 5 одновременных точек касания
• Опциональные покрытия: антибликовое, антиотражающее, антиотпечатковое

Преимущества

• Компактная интеграция: подходит для портативных устройств, промышленных панелей и автомобильных HMI
• Четкая картинка: разрешение 800×480 для интерфейсов и графики
• Чувствительный сенсор: точное многоточечное ёмкостное взаимодействие
• Удобная интеграция: I2C интерфейс и стандартный RGB-разъём
• Экономичное решение: баланс производительности и стоимости
• Повышенная прочность: упрочнённая поверхность сенсора и варианты бондинга для жесткого использования
• Приемлемые углы обзора: панель TN подходит, когда приоритет — стоимость и отклик

Технические параметры (сводка)

• Модель: WTY070144A20LM
• Размер: 7 inches
• Тип LCD: TFT
• Тип дисплея: TN
• Интерфейс: RGB (50-конт.)
• Разрешение: 800×480
• Яркость: 450 cd/m²
• Углы обзора: 70/70/50/70 Deg.
• Контрастность: 500:1
• Активная область (мм): 154.08 × 85.92
• Габариты (мм): 164.90 × 100.00 × 5.70
• Покрытия: Anti-glare / Anti-reflection / Anti-fingerprint (опционально)
• Тип сенсора: ёмкостный (G+G)
• Точки касания: 5 точек
• Тайч-IC: GT911
• Интерфейс касания: IIC (I2C)
• Твёрдость сенсора: 6H
• Рабочая температура: -20ºC ~ +70ºC
• Температура хранения: -30ºC ~ +80ºC
• Метод бондинга: Optical Bonding, Air Bonding (поддерживается tape bonding)
• Поддерживаемые системы: Windows, Android, Linux и др.
• Области применения: промышленное управление, автоматизация зданий, медицинское оборудование, терминалы самообслуживания, автомобильные HMI
