Токоприемник с эффектом Холла с закрытым контуром SCB31

Детали продукта

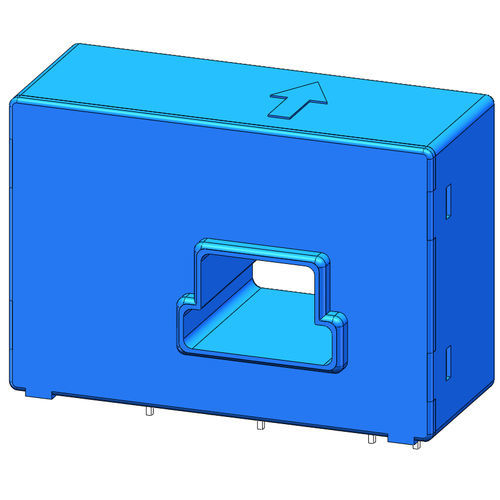

Датчик тока Холла с замкнутым контуром серии SCB31 - это новое поколение датчиков тока с замкнутым контуром, основанных на принципе эффекта Холла. Он может точно измерять постоянный, переменный и импульсный ток, а также другие различные нерегулярные формы волн в условиях электрической изоляции. Квадратные перфорации, используемые для медных соединений, широко применяются в инверторах, источниках питания, панелях постоянного тока и сварочных аппаратах и т.д.

Технические данные

• Номинальный эффективный ток (Ipn): ±100AT / ±200AT
• Диапазон измерения (Ip): 200AT / 420AT
• Сопротивление дороги Rmax: 20~80Ω / 12~70Ω
• Выходной ток: ±50mA / ±100mA
• Коэффициент трансформации: 1:2000
• Измерительное сопротивление: 40Ω
• Рабочее напряжение: DC ±12V или ±15V (±5%)
• Точность @ Ta=25°C: ±0.5% FS
• Линейность @ Ta=25°C: ±0.1% FS
• Ток смещения: < ±0.2mA / < ±0.1mA
• Температурные характеристики смещения: < ±0.2%/°C
• Тепловой дрейф Vo: Типичные значения ±0.1mA, максимум ±0.5mA / Типичные значения ±0.05mA, максимум ±0.25mA
• Точность следования Di/Dt: >100A/us
• Полоса пропускания: DC ~100kHz
• Время отклика: < 1uS
• Гистерезисное смещение: < 0.5mA (если=F.S. 0<--- --->Номинальный эффективный ток)
• Выдерживаемое напряжение: 3kVrms/50Hz/min
• Потребление тока: 10mA + выходной ток
• Рабочая температура: -40~+125°C
• Температура хранения: -40~+125°C

Размеры (мм)

• Ошибка размера: ±0.5mm
• Первичное отверстие: □17*4.5+13*6.5mm
• Точечный выход: □0.64*0.56mm*4, Рекомендуемый вырез для печатной платы: 0.9mm
• Направление индикации IP - это положительное направление тока
• Неправильная проводка может повредить датчик

Характеристики / Технические спецификации

• Датчик тока Холла с замкнутым контуром
• Измеряет постоянный, переменный, импульсный и нерегулярный токи
• Электрическая изоляция
• Квадратные перфорации для медных соединений
• Применения: инверторы, источники питания, панели постоянного тока, сварочные аппараты
• Номинальный эффективный ток: ±100AT / ±200AT
• Диапазон измерения: 200AT / 420AT
• Выходной ток: ±50mA / ±100mA
• Коэффициент трансформации: 1:2000
• Рабочее напряжение: DC ±12V или ±15V (±5%)
• Точность: ±0.5% FS
• Линейность: ±0.1% FS
• Полоса пропускания: DC ~100kHz
• Время отклика: <1uS
• Рабочая температура: -40~+125°C
