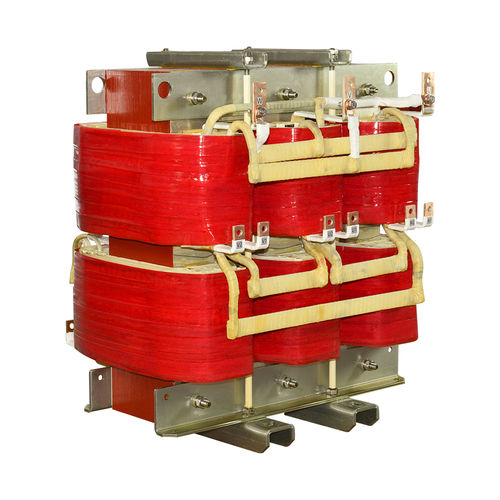

Трансформатор-преобразователь SKS-ZSG-200/0.38

импульсныйинкапсулированныйтрехфазовый

Импульсный выпрямительный трансформатор может уменьшить коэффициент пульсации на стороне постоянного тока выпрямительного блока и гармонические волны на стороне переменного тока посредством многофазного выпрямления. Поскольку искусственный сдвиг фаз в выпрямительном блоке может привести к тому, что основные гармонические волны будут существовать в 23-й 25-й волне и более, а не в предыдущих 5-й 7-й волнах. Такая конструкция значительно улучшит воздействие гармоник второй стороны на сторону сети. Сдвиг фазы на обмотке со стороны сети является распространенной конструкцией выпрямительного трансформатора. Как правило, 12-импульсный выпрямительный трансформатор имеет низковольтные обмотки осевой расщепленной структуры. 24-импульсное выпрямление может быть достигнуто при одновременном использовании двух 12-импульсных выпрямительных трансформаторов. Но два 12-импульсных выпрямительных трансформатора занимают больше места, увеличивают стоимость и т.д. 24-импульсный выпрямительный трансформатор, разработанный и производимый нашей компанией, состоит из двух параллельных 12-импульсных выпрямительных катушек с автотрансформацией и одного железного сердечника. Он может формировать четыре группы трехфазного линейного напряжения, при этом фазы линейного напряжения последовательно отличаются на 15°. Четыре группы выпрямительных мостовых схем соединены параллельно через межфазные реакторы для вывода 24-импульсного постоянного напряжения. Такая конструкция позволяет сэкономить 82,7% мощности автотрансформатора в этой схеме. Таким образом, объем выпрямителя может быть значительно уменьшен. Ее преимущества особенно значительны, когда требуется выпрямление большой мощности. Применение: Источник питания для гальванических покрытий
