Оптимизация гармонических характеристик

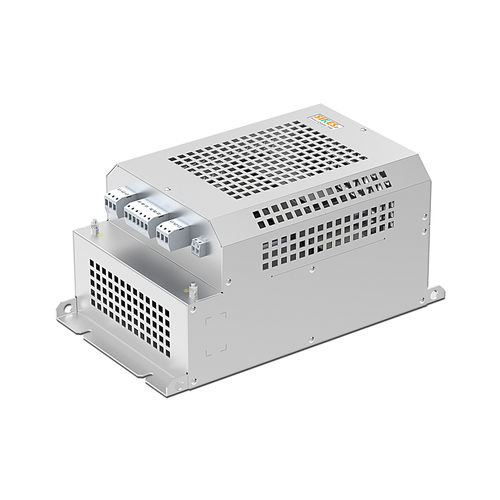

Гармонический фильтр PIHF - это экономически эффективное решение для борьбы с гармониками. По сравнению с традиционными фильтрами-ловушками гармоник PIHF имеет меньшую площадь основания и более высокое снижение гармоник
При подключении перед низковольтным приводом АББ, гармонические искажения тока, генерируемые обратно в сеть, снижаются до 10% общего гармонического искажения тока при полной нагрузке. (Системные требования: THVD < 2%, дисбаланс сетевого напряжения 98% эффективность Пассивные фильтры гармоник PIHF предлагают экономичные и очень надежные решения по гармоникам специально для низковольтных приводов ABB (ACS510, ACx550, ACx580, ACS880 полный диапазон мощности
Технические характеристики
Напряжение сети:380-415 В переменного тока (50 Гц) ;
Рейтинг корпуса:IP00 ;
Ток перегрузки:160% в течение 60 секунд;
КПД>0.98
Истинный коэффициент мощности
0.85 при 50% нагрузке;
0.99 при 100% нагрузке.
Температура окружающей среды:-13º~113º F (-25º~45ºC) без понижения.
Особенности и преимущества:
Разработан для согласованной работы с низковольтными приводами ABB;
Удобный ввод в эксплуатацию; не требует настройки;
Не требует планового технического обслуживания;
Разработано с учетом требований по предельным искажениям тока:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
---
