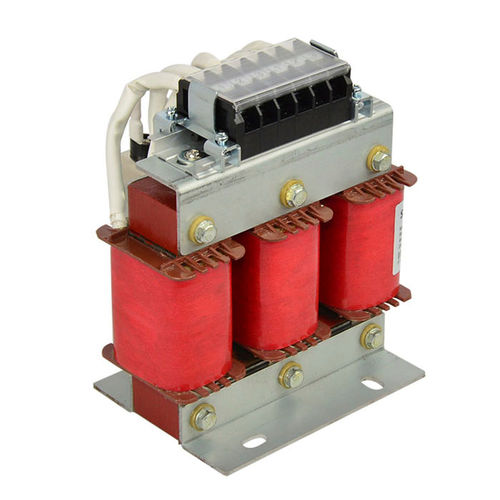

Dv/dt фильтры Описание Описание
Фильтры SIKES DV/DT уменьшают напряжение изоляции двигателей, уменьшая значение dU/dt выходного напряжения преобразователя частоты. Может использоваться с кабелями длиной до 100-300 м, в зависимости от модели.
Кроме того, устройства рассчитаны на максимальную частоту коммутации 200 кГц. Фильтры создают меньше тепла при меньших частотах переключения. Двигатель не предназначен для использования с приводом с регулируемой частотой вращения для дооборудования.
Фильтр Du/Dt является экономичной альтернативой для синусоидального волнового фильтра.
Функционирование и применение:
Dv/dt фильтры могут поддерживать наших клиентов:
1.эффективное снижение напряжения на концах серводвигателя инвертора в dt/dv диапазоне;
2.предохраняя кабель передачи данных и катушку серводвигателя от преждевременного старения и выхода из строя;
3.увеличение срока службы серводвигателей и срока их эксплуатации, а также повышение их надежности;
4.уменьшение помех для расположенного поблизости оборудования и цепей;
5.снижает ток утечки на землю двигателя;
6.уменьшение помех при включенном контакторе между фильтрами и двигателями;
7.эффективное снижение пикового импульсного напряжения на концах серводвигателя.
8.соответствие требованиям МЭК 60034-17, 60034-25.
Синусоидальный фильтр Технические данные:
Номинальный диапазон напряжения: 3*380±10%
DV/DT≤500V/Us
Защита:IP00
Перегрузочная способность:150% 60S,120% 60мин
Класс изоляции:F
Диэлектрическая прочность: AC4000V/5mA/60s
Сопротивление изоляции: обмотка жилы кабеля, 100MΩ(DC1000V100MΩ(DC1000V)
Охлаждение:AN
---
