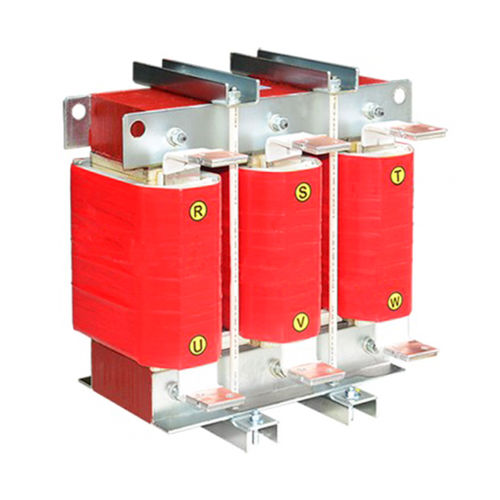

Катушка для фильтрации SKS AEER series for regenerative drive

с высокой скоростью нарастания (dv/dt)трехфазоваядля линии

Описание четырехквадрантного нинвертора LCL (реактор регенеративного фильтра ) Фильтрующий реактор и конденсатор вместе составят гармоническую схему и способно снижать гармонического токв системеа,главно 3, 5, 7, 11, 13 и выше гармонический ток.Фильтрующий реактор можно установиться параллельным или последовательным соединением. Функция четырехквадрантного нинвертора LCL (реактор регенеративного фильтра ) Реактор LCL выпрямители PWM , несущая частота: ≥2K рабочая частота: 50 Гц фаза: 3 Гармоника содержит помехи VFD к электросети, главные гармоники : 3,5,7,9,11,13,15,17,19, В выходной стороне 5 ~ 10 Khz являюся главными высокочастотными гармониками Технические параметры Номинальный ток :≤5000A ;Номинальное наприжение :＜1000V；Диэлектрическая прочность: обмотка-земля 3000VAC/50HZ/60S без повреждения Изоляция резистора: 500VDC ,сопротивление изоляции :≥100MΩ ; шум реактора :＜65db (1 метр от реактора) Класс защиты: IP00;Изоляция:F/H , Стандарт:IEC289;GB10229-88 (eqv IEC289:1987) Требования рабочей среды Альтитуда менее 1000 метров; Температура окружающей среды -25 ℃ ~ + 40 ℃; Относительная влажность: ≤ 90% Нельзя токсичный газ ,огнеопасный и взрывоопасный вещь и электропроводящая пыль Приложение Ветроэлектрический, фотоэлектрический, VFD и UPS
