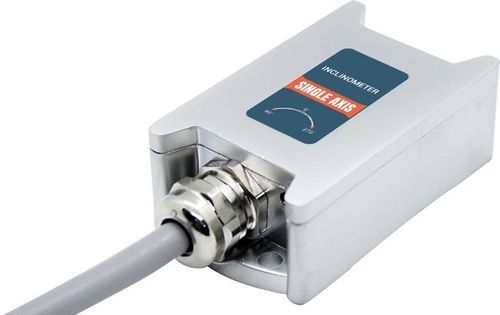

Одноосный наклономер WCA360M

RS-485Modbusемкостный

Описание продукта
Одноосевой инклинометр WCA360M — компактный, недорогой промышленный датчик наклона, рассчитанный на длительную стабильную эксплуатацию. Использует емкостный MEMS-блок и конструкцию с повышенной помехоустойчивостью для надежных измерений в широком температурном диапазоне. Измерение бесконтактное; прибор крепится непосредственно к объекту измерения, роторный вал не требуется.

Ключевые особенности

• Разрешение: 0,1°
• Диапазон: одноосевой 0–360°
• Выход: RS485 (протокол MODBUS)
• Питание: DC 9–36 В
• Рабочая температура: -40…+85 °C
• Высокая виброустойчивость
• Бесконтактный принцип измерения (емкостный MEMS-блок)
• Длительная стабильная работа; срок службы до 10 лет

Области применения

• Системы слежения за солнечными панелями (PV tracking)
• Мониторинг мостов
• Мониторинг путей/рельсов

Параметры

• Модель: WCA360M
• Ось измерения: одноосевая
• Диапазон: 0–360°
• Разрешение: 0,1°
• Точность измерения: ±0,2° при 25 °C
• Температурный дрейф: ±0,003 °/°C в диапазоне -40…+85 °C
• Время отклика: 0,1 с (без фильтрации)
• Рабочая температура: -40…+85 °C
• Интерфейс: RS485 (протокол MODBUS)
• Нагрузка на выходе: >500 Ω
• Срок службы: 50 000 часов (без отказов)
• Сопротивление изоляции: >100 MΩ
• Виброустойчивость: 10 grms, 10–1000 Hz
• Ударная стойкость: 100 g @ 11 ms, три оси (полусинус)
• Вес: ≤200 г (включая 1 м кабель)
• Установка: крепление на измеряемом объекте; бесконтактное измерение, роторный вал не требуется

Технические характеристики

• Модель: WCA360M
• Ось: одноосевая
• Диапазон: 0–360°
• Разрешение: 0,1°
• Точность: ±0,2° (25 °C)
• Дрейф: ±0,003 °/°C
• Рабочая темп.: -40…+85 °C
• Время отклика: 0,1 с
• Интерфейс: RS485 (MODBUS)
• Нагрузка: >500 Ω
• Ресурс: 50 000 ч
• Изоляция: >100 MΩ
• Вибрация: 10 grms, 10–1000 Hz
• Удар: 100 g @ 11 ms (3 оси)
• Вес: ≤200 г (кабель включен)
