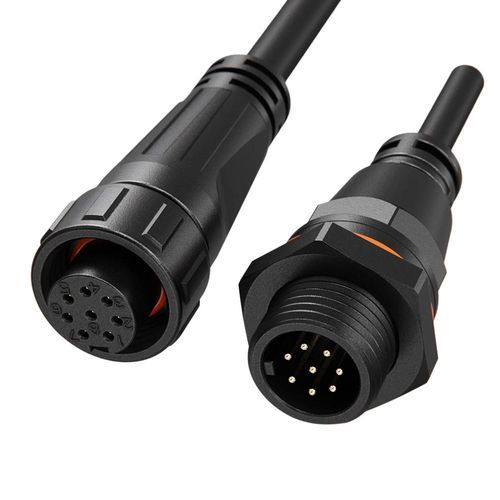

Соединитель для передачи данных

блокируемый винтомM162+4 контактный

Краткое описание продукта
Водонепроницаемый сигнальный разъём 8 контактов, 5A, с винтовой фиксацией и классом защиты IP68. Доступен в исполнении для монтажа на объекте или в виде обжатого кабеля. Оптимизирован для высокой плотности сигналов в корпусе M16, обеспечивая необходимую защиту в уличных и промышленных установках датчиков.

Ключевые характеристики

• 8-контактная плотность – 8 сигнальных контактов, 5A/60V, контакты Φ1.0 mm для максимального количества соединений в компактном интерфейсе M16.
• Винтовая фиксация – Резьбовое соединение для надёжного, виброустойчивого сцепления.
• IP68 водонепроницаемость – Полная защита от пыли и воды, подходит для уличных и тяжёлых условий эксплуатации.
• Универсальные применения – Подходит для сетей датчиков, энкодеров, полевых шин и подключений систем управления.
• Варианты сборки – Доступны версии для полевой установки или с опрессовкой/формовкой на кабель.
• Международные сертификаты – Производство по стандарту ISO9001, наличие CE, UL, RoHS, опционально TUV для завода.

Спецификации (в виде таблицы)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Применение и преимущества

• Разработан для сетей датчиков и чувствительных fieldbus-систем, где требуются компактные и надёжные сигнальные соединения.
• Винтовая фиксация обеспечивает виброустойчивое сопряжение в промышленных условиях.
• IP68 уплотнение и широкий температурный диапазон делают разъём пригодным для уличных установок и жёстких условий эксплуатации.
• Корпус с огнезадерживающими свойствами (UL94-V0) и высокая износостойкость при подключениях снижают затраты на техобслуживание и замену.
