Соединитель для передачи данных
для источника электропитания«провод-провод»с блокировкой

Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой

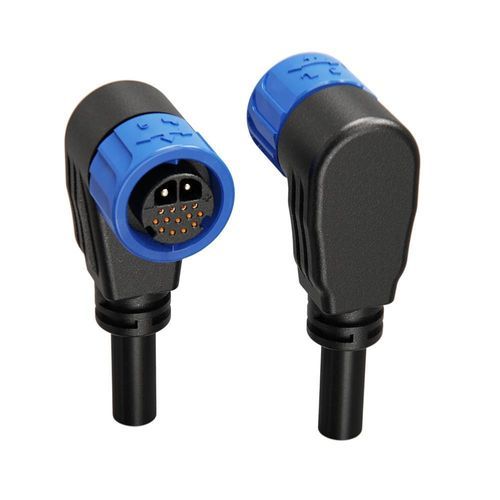

Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 2
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 3
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 4
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 5
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 6
Соединитель для передачи данных - Shenzhen Jnicon Technology Co., Ltd. - для источника электропитания / «провод-провод» / с блокировкой - изображение - 7
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
для передачи данных, для источника электропитания
Формат
«провод-провод»
Тип соединения
с блокировкой, вставной фиксатор
Размеры
M23
Электрическая спецификация
8 контактный, 15 контактный, 6 контактный
Материал
из пластика, из меди, позолота
Степень защиты
IP67, IP69K
Другие характеристики
герметичный, с замедлителем пламени, с кабельным вводом
Первичный ток

5 A, 15 A, 20 A, 50 A

Напряжение

60 V, 125 V, 300 V

Рабочая температура

МАКС.: 105 °C
(221 °F)

МИН.: -40 °C
(-40 °F)

Описание

Обзор продукта
  • Высокоплотная 15-контактная компоновка – 2 силовых контакта (20A, φ2.4mm) и 13 сигнальных контактов (5A, φ1.0mm) в компактном корпусе M23 для ограниченных по месту установок.
  • Механизм Push-Lock – самофиксирующийся push-коннектор без инструментов для быстрого соединения/разъединения и устойчивых соединений при вибрации.
  • Степень защиты IP67 – полностью герметичная конструкция против пыли и временного погружения (IP67).
  • Гибкая поддержка кабелей – поддерживает кабели 0.3mm²–6mm² (24–9 AWG), макс. внешний диаметр φ16mm.
  • Целостность сигнала и безопасность – контакты из медного сплава с золочением/серебрением; корпус соответствует UL94 V-0.


Характеристики продукта
  • Конфигурация контактов: 15 контактов (2 силовых + 13 сигнальных).
  • Номинальный ток: 20A (силовые контакты φ2.4mm) + 5A (сигнальные контакты φ1.0mm).
  • Номинальное напряжение: обычно 125V (питание) + 60V (сигнал); зависит от версии.
  • Пробивное напряжение: до 3000V (в зависимости от версии).
  • Диапазон кабелей: 0.3mm²–6mm² (24–9 AWG); макс. диаметр кабеля φ16mm.
  • Степень защиты: IP67; IP69K доступен по запросу.


Технические характеристики
  • Серия: семейство M23.
  • Материал контактов: медный сплав с золочением или серебрением для коррозионной стойкости и улучшенной проводимости.
  • Варианты числа контактов: 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Режим подключения: Push-Lock (самофиксирующийся, без инструментов).
  • Класс самозатухания: корпус UL94 V-0.
  • Рабочая температура: -40°C до 105°C (некоторые варианты до 125°C).
  • Ресурс сопряжения: ≥500 циклов соединения.
  • Примеры поддерживаемых кабелей: 0.3mm²–6mm² (24–9 AWG).
  • Макс. диаметр кабеля: φ16mm.
  • Доступные сертификаты: ISO9001, CE, UL, RoHS, TUV (в зависимости от применения).
  • Опции кастомизации: IP69K, альтернативное покрытие контактов, индивидуальные кабельные вводы и уплотнения.


Типичные области применения
  • Промышленные датчики и исполнительные механизмы.
  • Передача данных в системах автоматизации и управления.
  • Робототехника и системы управления движением.
  • Наружное оборудование и моечные установки с требованием водозащищённых соединений.


Заказ и производство
  • Изготовлено на предприятиях с сертификатом ISO9001, доступна отслеживаемость по партиям.
  • Свяжитесь с поставщиком для образцов, технических паспортов и вариантов кастомизации (IP69K, кабельные вводы, покрытия).
