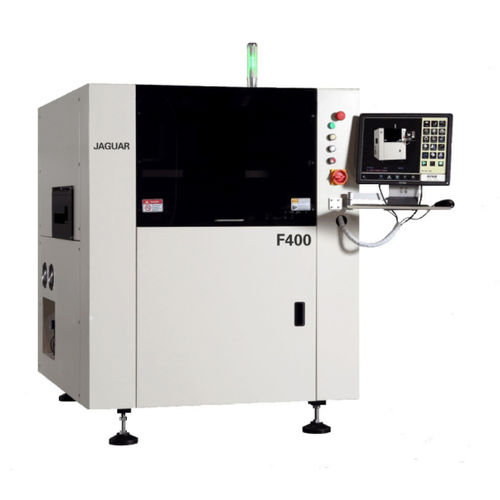

Автоматическая машина для трафаретной печати F400

для пасты для сваркиSMT

Принтер трафаретной печати с паяльной пастой SMT Имя: F400 Автоматический принтер паяльной пасты Модель: Jaguar F400 Кратко: Высокоточный принтер, предназначенный для высокоточной трафаретной печати SMT или трафаретной печати при сборке печатных плат. Спецификации: Параметры печатной платы Максимальный размер печатной платы (X x Y) 450мм х 320мм Минимальный размер печатной платы (X x Y) 50 мм х 50 мм толщина печатной платы 0.4 мм ~ 6 мм деформация печатной платы Макс. Диагональ ПХД 1% Максимальный вес печатной платы 6 кг Зачистка краев пластин до 3 мм Максимальный нижний зазор 16 мм Скорость передачи 1500 мм/секунда(макс.) Кроме высоты наземной передачи 900±40мм Направление переноса орбиты Лево-лево, право-лево, лево-лево, право-право-право Режим передачи Одна ступень Направление зажима печатной платы Институты верхней параллелограммной плиты с программной регулировкой эластичного давления сбоку, нижней части общего многоточечного парциального вакуума или вакуума всасывания Метод поддержки Совета директоров Магнитный штифт/Контурные блоки/Специальное приспособление для заготовки Параметры печати Печатающая головка Два одноместных моторных привода с прямым подключением Размер рабочей рамки формы 370 мм x 470 мм ~ 737 мм x 737 мм Максимальная область печати (XxY) 450мм х 320мм Сквигей Тип Сталь / резина сквиджи лезвие (Угол: 45/55/60 или в соответствии с фактическим эффектом, чтобы установить угол) Длина сквиджи 220мм~500мм Высота Сквиджи 65±1мм Толщина сквиджи 0.25 мм Алмазоподобный углерод Режим печати Печать одним или двумя скребками Длина стриптинга 0.02 мм - 12 мм Скорость печати 6 мм/сек - 200 мм/сек Давление печати 0.5 кг - 10 кг Инсульт для печати ±200 мм (от центра) Параметры изображения Горизонт визуализации (FOV) 6.4 мм х 4,8 мм Диапазон регулировки X,Y:±7.0mm,θ:±2.0°. Тип эталона Стандартные формы (См. SMEMA SPEC) PAD и открытие
