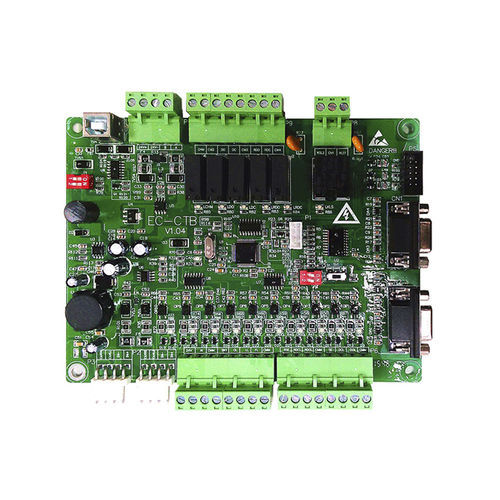

Верхняя плата кабины лифта EC-CTB является основной платой управления кабиной лифта EC100, EC160 и EC300 и важным узлом передачи сигналов для сбора и вывода управляющих сигналов контроллеров EC100, EC160 и EC300. Он состоит из девяти входов цифровых сигналов, одного входа аналогового сигнала напряжения, пяти выходов сигналов реле NO, одного выхода сигналов реле NO/NC, двух терминалов ввода-вывода цифровых сигналов, используемых для связи с командной панелью EC-CCB, и терминала, используемого для связи по шине CAN с EC100, EC160, EC300 и панелью индикации кабины лифта. Поддерживается режим связи RS232, используемый для связи с верхним ПК.
1.Режим связи CAN поддерживает стандартный протокол и протокол общего пользования;
2.Поддержка связи RS485 и соединение стандартного протокола связи RS485 с мультимедийным дисплеем/голосовым оповещателем стороннего производителя;
3.Поддержка связи по RS232
4.Поддержка аналогового входа взвешивания и цифровых режимов взвешивания
5.Поддержка управления этажами ниже 64-го
6.Выходной сигнал гонга прибытия;
7.Управление освещением с целью энергосбережения
8.Управление двумя дверями
---
