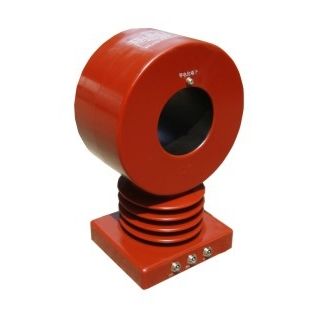

Электронный трансформатор CYECT2-11

токадля измерениянапряжения

Продукция соответствует стандартам IEC60044-8, GB/T20840.8-2007, и может удовлетворить другие специальные требования заказчика. Продукция использует обмотку Роговского для тестирования тока, в основном используется в ≤ 10 кВ распределительных устройств, матч с электрическими приборами, цифровые меры и защитного оборудования, может в то же время реализовать несколько функций, таких как измерение, контроль, защита и передача данных и т.д., вторичный открытый контур не может производить высокое напряжение. Основной технический параметр 1. Номинальное первичное напряжение: 11 кВ 2. Номинальный первичный ток: 50-2000A 3. Номинальное вторичное напряжение: 4В (измерительное), 200мВ (защитное) 4. Номинальная нагрузка>10кΩ 5. Номинальный цифровой выход: 0x2D41 (измерение) 0x01CF (защита) 6. Точность для измерительной обмотки : 0.2 7. Точность для защитной обмотки : 5P20/5TPE 8. Номинальная частота : 50 Гц 9. Номинальный уровень изоляции : 12/42/75 кВ 10. Номинальный кратковременный тепловой ток: 50-200: 150Ipr, 300-2000A :31.5kA/1S 11. Номинальный динамический ток: 50-200A :375Ipr, 300-2000A :80kA 12. Температура окружающей среды: -5℃ -40℃ (внутри помещения), -25℃-50℃ (снаружи) 13. Влажность окружающей среды: ≤RH95% (25℃) 14. Высота над уровнем моря: ≤ 2000 м (можно разработать в соответствии с требованиями заказчика) 15. Место установки: крытый / открытый
