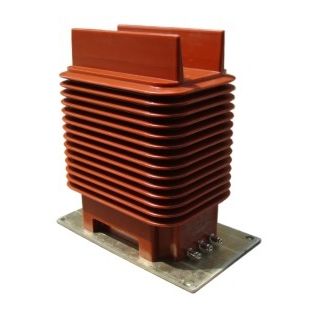

Трансформатор тока CYECVT1-36N

для измерениянапряженияуправляющий

Продукция разработана на основе стандартов IEC60044-8, GB/T20840.8-2007&IEC60044-7, GB/T20840.7-2007, а также специальных услуг по проектированию. В данной серии используются катушки LPCT и Роговского для измерения тока в круге, резисторный делитель для измерения напряжения. Устанавливается в любом распределительном устройстве с высоким напряжением ниже 10 кВ, совместим с электрическими приборами, цифровыми измерительными приборами и защитным оборудованием, может выполнять многофункциональные функции, такие как измерение, контроль, защита и передача данных и т.д. одновременно. Основной технический параметр 1、 Номинальное первичное напряжение: 35/√3кВ 2、 Номинальный первичный ток: 50-1500A 3、 Номинальный вторичный выход: ECT: 4В (измерение), 200мВ (защита) EVT: 3.5/√3В, 3.25/√3В или 6.5/√3В 4. Номинальная нагрузка: >10kΩ(ECT). >1MΩ(EVT) 5、 Номинальный цифровой выход: 0x2D41 (измерение)，0x01CF (защита) 6、 Точность для измерительной обмотки: 0.2 (ECT), 0.2 (EVT) 7、 Точность для защитной обмотки: 5TPE (ECT), 3P (EVT) 8、Номинальная частота: 50 Гц 9、Номинальный уровень изоляции: 40,5/95/200кВ 10、Номинальный кратковременный тепловой ток: 50-200: 150Ipr, 300-1500A: 31.5kA/1S 11、Номинальный динамический ток: 50-200A: 375Ipr, 300-1500A: 80kA 12、Температура окружающей среды: -5℃-40℃ (в помещении) 13、Влажность окружающей среды: ≤RH95% (25℃) 14、Высота: ≤ 2000 м (индивидуальный дизайн) 15、Место установки: крытый
