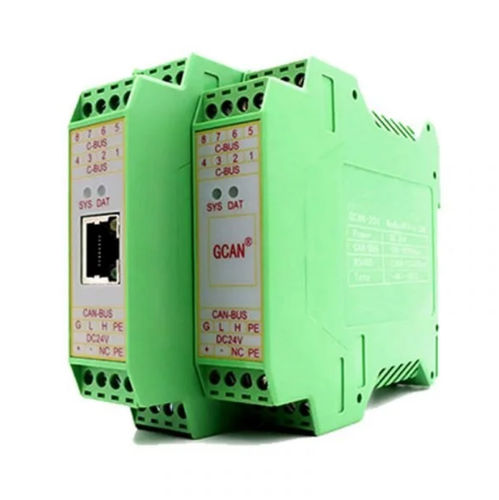

GCAN-204 представляет собой преобразователь ведомых устройств CAN в Modbus RTU с одним последовательным интерфейсом и одним интерфейсом CAN. Это позволяет пользователю подключать некоторые ведущие устройства Modbus (например, ПЛК, ЧМИ и т. д.) к существующей сети CAN.
Он имеет встроенный модуль защиты изоляции и легче устанавливается на DIN-рейку.
Характеристики
Связь
CAN-разъем - Открытая клеммная колодка
CAN-интерфейс - МОЖЕТ 2.0A, МОЖЕТ 2.0B, соответствует ISO11898-2
CAN скорость передачи - от 5 кбит/с до 1 Мбит/с
Последовательный интерфейс - Клеммный блок Open3
Последовательная скорость передачи данных - 600 бит/с~115200 бит/с
Изоляция - Электрическая изоляция 1500 В постоянного тока
Код функции подчиненного устройства Modbus - 03ч, 04ч, 06ч, 16ч
Физический
Размер (ДхШхВ) - 113 х 100 х 21 мм
Масса - около 120 г
Рабочая Температура - -40°К~85°К
Влажность - от 15 до 95 % без конденсации
Монтаж - DIN-рейка
Источник питания
Напряжение - 9~30В постоянного тока
Текущий - 20 мА, 24 В постоянного тока
Функции
Преобразователь GCAN-204 представляет собой стандартную ведомую станцию Modbus. Он загрузит данные, полученные по шине CAN, в регистр (адрес) и будет ждать инструкций, отправленных ведущей станцией Modbus для чтения.
Когда преобразователь получает команду чтения, он отправляет данные из указанного регистра (адреса) на мастер-станцию Modbus.
Когда преобразователь получает команду отправки, он обрабатывает данные Modbus и отправляет их на шину CAN.
