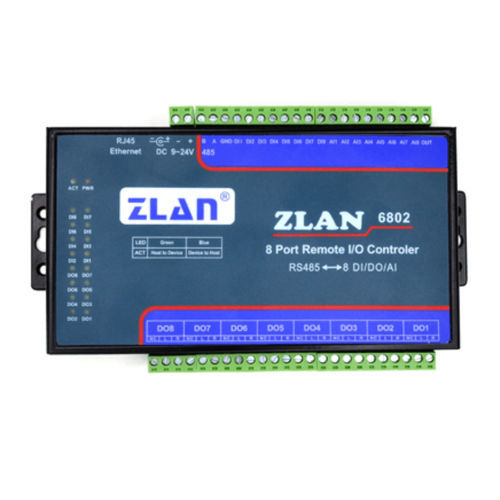

Аналоговый модуль входа/выхода ZLAN6802

цифровойEthernetModBUS RTU

ZLAN6802 - это 8-канальный контроллер удаленного ввода-вывода, выпущенный компанией Shanghai ZLAN после ZLAN6042. Управляемые каналы с 4 каналов 6042 расширяются до 8 каналов, включая 8 каналов цифровых входов (DI), цифровых выходов (DO), аналоговых входов (AI). DI поддерживает сухой и мокрый контакт с оптоизолятором; DO - релейный выход с возможностью управления 5A 250VAC или 5A 30VDC; до 4 каналов AI вход поддерживает количественный ввод напряжения 0~5V, после 4 каналов - токовый ввод 4~20mA, точность 10 бит. ZLAN6802 поддерживает метод связи RS485. ZLAN6802: Это контроллер ввода-вывода, использующий для управления шину RS485. По сравнению с ZLAN6842, он поддерживает только протокол Modbus RTU, но отличается низкой стоимостью и подходит для использования шины RS485 для управления реле, сбора количества коммутаторов и аналоговых величин. Скорость передачи данных по умолчанию составляет 9600 бит/с, может быть установлена по заказу. Характеристика 1) 8 каналов ввода цифровых значений: Поддержка пассивного значения переключателя (сухой контакт) и активного уровня (мокрый контакт). 2) 8 каналов цифрового количественного выхода： Тип выхода - релейный (5A@AC250V/DC30V). 3) 8 каналов аналогового ввода количества: по умолчанию первые 4 канала - это вход напряжения 0~5 В, последующие 4 канала - 4~20 мА. При необходимости можно модифицировать любые каналы в следующие 4 типа: (1) Вход токового сигнала: 4~20 мА (2) Вход сигнала напряжения: 0~5V (3) Вход сигнала напряжения: 0~10V (4)Вход для сигнала сопротивления: 0~10k или резисторный датчик температуры влажности и т.д.
