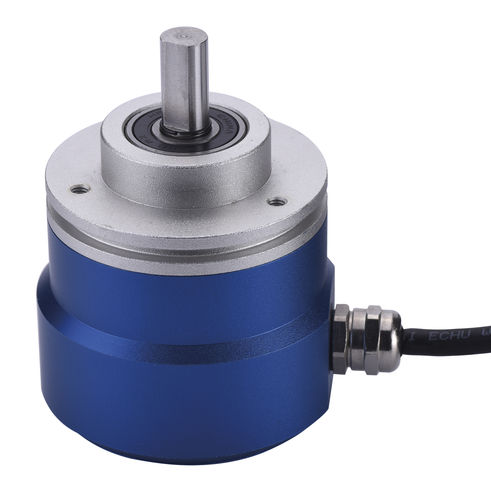

Принцип работы магнитного энкодера
Оптический энкодер использует свет (оптику) для определения уникальных положений энкодера. Магнитный энкодер использует тот же принцип для определения положения, что и оптический энкодер, но делает это с использованием магнитных полей, а не света.
При использовании магнитного энкодера большое намагниченное колесо вращается над пластиной магниторезистивных датчиков. Подобно тому, как диск вращается над маской, чтобы пропустить свет в предсказуемых закономерностях, колесо вызывает предсказуемые реакции в датчике, основанные на силе магнитного поля. Магнитный ответ подается через электрическую цепь обработки сигнала.
Количество намагниченных пар полюсов на полюсе колеса, количество датчиков и тип электрической цепи все вместе определяют разрешение магнитного энкодера.
Ключом к использованию намагниченности в качестве элемента для получения сигнала является то, что он не подвержен влиянию очень сложных условий окружающей среды - включая пыль, влагу, экстремальные температуры и удары.
---
