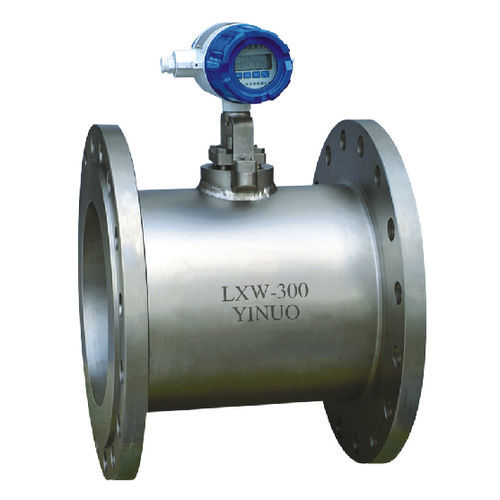

Вихревой расходомер LXW

для жидкостейдля газа и парас фланцем

Вихревой расходомер серии LXW изготовлен по вихревому принципу Кармана в сочетании с новейшим цифровым преобразователем (технология DSP). Он широко используется для измерения расхода жидкости, газа, пара в закрытом трубопроводе, так как оригинальный датчик герметично закрыт в корпусе прибора, отсутствует контакт с измеряемой средой, нет футеровочного материала и подвижных частей, не требует обслуживания на месте эксплуатации и пользуется большой популярностью у большинства пользователей в нефтяной, нефтехимической, водопроводной/очистной, металлургической, фармацевтической, термоэлектрической и др. отраслях промышленности для контроля и управления процессами измерений. Характеристика и основные технические данные *Компактная структура *Отсутствие движущихся частей, длительный срок службы *Длительная стабильность *Один и тот же датчик может измерять жидкость, газ и пар *При приемлемом числе Рейнольдса коэффициент измерителя не подвержен влиянию изменения температуры, давления, вязкости и др. *Выходной сигнал: ток 4~20 мА (двухпроводная система) или стандартный импульсный выход (трехпроводная система) Цифровая связь Modbus RTU Принцип работы В бюретку вертикально помещают барабан и пускают по нему жидкость, по двум сторонам которой при вращении образуются регулярные вихри, называемые вихревой улицей Кармана. Выходная частота вихрей Кармана зависит от скорости жидкости и диаметра барабана, что можно описать следующей формулой:
