Миниатюрный размер 42,3 мм*42,3 мм*13,5 мм
Интегрированный дизайн позволяет легко устанавливать его на двигатели, а также работать автономно
питание 10-40 В пост. тока, макс. 8 А на фазу, регулируемый выходной ток, микрошаг от 1 до 16
Двойной Н-мост с ШИМ-управлением постоянным током,
Включение/выключение контролируемое
Оптоизолированные входы с общим анодом.
Литой алюминиевый корпус
Обзор

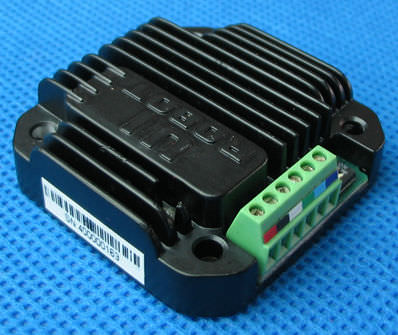

UIM 24008 - это миниатюрный, высокопроизводительный драйвер шагового двигателя. Он может быть установлен на 86/110 мм Nema34 и Nema42 шаговый двигатель бесшовный через соответствующие фланцы. Толщина этих драйверов менее 14 мм, UIM24008 способен на 3A-8A. регулируемый выходной ток. Их управление током со смешанным затуханием уменьшает эффект обратной ЭДС при высокоскоростном режиме работы и улучшает производительность. Корпуса драйверов шаговых двигателей UIM24008 изготовлены из литого под давлением алюминия, который обеспечивает прочную и долговечную защиту и улучшает рассеивание тепла.
Абсолютные максимальные номинальные значения
Напряжение питания
Входной ток на логических выводах: +/- 30mA
Температура хранения -68F - +257F
Рабочая температура -68F - +185F
---
