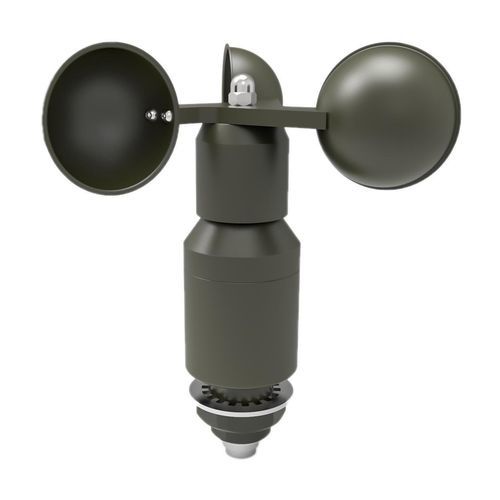

Чашечный анемометр FA19

IP66для использования на морских судахбез технического обслуживания

Обзор
FA19 — ненуждающийся в обслуживании морской датчик скорости ветра, разработанный для работы в агрессивных морских коррозионных условиях (C5-M). Специальные коррозионно-стойкие подшипники и цельнометаллический корпус из алюминиевого сплава 6061 с твердой анодировкой обеспечивают защиту от коррозии и истирания. Несколько прямых и ступенчатых безконтактных лабиринтных уплотнений с оптимизированными соотношениями полости обеспечивают степень защиты IP66. Датчик подходит для точных измерений ветра в тяжелых условиях, таких как сильные ветры, песчаные бури и морская среда.

Ключевые характеристики

• Бесконтактное магнитное измерение с импортным магнитным сенсорным чипом для высокой точности и сильной помехоустойчивости.
• Оптимизированные множественные прямые и ступенчатые лабиринты для достижения IP66.
• Цельнометаллическая конструкция: корпус из алюминиевого сплава 6061 (твердая анодировка); наружные части из нержавеющей стали 316.
• Специальные коррозионно-стойкие подшипники, пригодные для морских условий C5-M.
• Отказоустойчивый дизайн проводки, предотвращающий повреждение датчика при неправильном подключении.
• Многоуровневая защита от молний, ESD и импульсных перенапряжений (IEC61000-4-2/4-5).
• Подключение через авиационный разъем с 6-жильным экранированным кабелем (4×0.5mm² + 2×1mm²).

Области применения

• Измерение ветра для морских и наземных ветроэнергетических установок
• Метеомониторинг на судах и кораблях
• Прибрежные и портовые метеостанции
• Экологический мониторинг на железных дорогах и автомагистралях
• Системы предупреждения о чрезвычайных ситуациях и защиты от бедствий

Электрические характеристики

• Номинальное напряжение: 12VDC–30VDC
• Рабочий ток: 50 mA макс.
• ESD: IEC61000-4-2 (контакт ±8kV, воздушный ±15kV)
• Сурж: IEC61000-4-5 (линия-линия ±6kV, линия-земля ±4kV)
• Принцип измерения: бесконтактное магнитное сканирование кода
• Проводка: авиационный разъем
• Кабель: 6-жильный экранированный (4×0.5mm² + 2×1mm²)

Механические характеристики

• Цвет: естественный, твердое анодирование
• Материал корпуса: 6061 алюминиевый сплав, твердое анодирование
• Материал чашек ветра: 5052, твердое анодирование
• Материал подшипников: специальные коррозионно-стойкие подшипники
• Вес: 0,4 кг
• Крепление: сквозная установка Ø27–Ø30 мм или наружная резьба G 3/4
• Рабочая температура: -40°C до +70°C
• Влажность: 0–100% RH (IEC60068-2-3)
• Вибрации: 5–10Hz d=3mm; 10–500Hz a=2g
• Степень защиты: IP66 (IEC60529)

Метеорологические характеристики

• Порог срабатывания: ≤0,5 m/s (при 20°C)
• Выносливость по ветру: >75 m/s
• Диапазон измерения: 0–50 m/s
• Разрешающая способность: 0,1 m/s
• Точность: ±0,5 m/s (V<16 m/s); ±3% (16 ≤ V ≤ 60 m/s); ±5% (V>60 m/s)

Модель и техническое резюме

• Модель: FA19
• Принцип измерения: бесконтактное магнитное сканирование кода
• Номинальное напряжение: 12VDC–30VDC
• Макс. рабочий ток: 50 mA
• Степень защиты: IP66
• Материалы: корпус 6061 алюминий (твердая анодировка); части из нержавеющей стали 316; чашки 5052
• Подшипники: коррозионно-стойкие (пригодно для C5-M)
• Крепление: Ø27–Ø30 мм / наружная резьба G 3/4
• Рабочая температура: -40°C до +70°C
• Диапазон ветра: 0–50 m/s; разрешение 0,1 m/s; точность согласно спецификации
