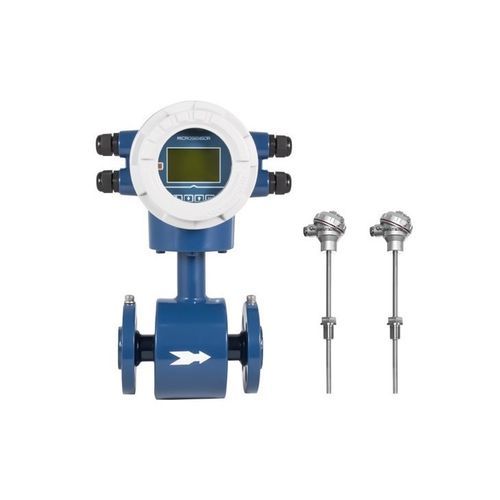

Расходомер с подвижным диском MFE600H

объемныйдля водыдля горячей воды

Обзор продукта
Серия MFE600H компании Micro Sensor — электромагнитный расходомер для измерения тепловой энергии и холодопотребления. Счётчик энергии в стандартной комплектации имеет 2 датчика Pt1000, что исключает необходимость внешнего тотализатора. Прибор прост в установке, что снижает затраты на монтаж. Преобразователь использует малопотребляющий микроконтроллер и SMD/SMT-компоненты для надёжной работы, высокой точности, низкого энергопотребления и стабильного нулевого положения. Дисплей информативен, прибор удобен в эксплуатации и обслуживании.

Преимущества

• Многоэлектродная конструкция обеспечивает высокую точность; во многих размерах встроен заземляющий электрод, что позволяет отказаться от заземляющего кольца и снизить затраты.
• EEPROM сохраняет настройки параметров и накопленные значения при отключении питания.
• Отсутствие механической инерции — быстрое реагирование; измерение мгновенных пульсирующих потоков с хорошей линейностью.
• Низкочастотное прямоугольное возбуждение повышает стабильность потока и улучшает характеристики при малых расходах при низких потерях мощности.
• Конструкции: раздельный (удалённый преобразователь) и интегрированный вариант.
• Широкий диапазон диаметров: DN6 ~ DN1600 (в зависимости от типа присоединения).

Техническая таблица
Диаметр | Тип | Диапазон / Примечание
Фланцевый тип | DN6~DN1600, ≥DN20 со встроенным заземляющим электродом
Wafer тип | DN25~DN200
Резьбовой тип | DN10~DN50
Clamp тип | DN15~DN150
Порт давления | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Точность измерения | | ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600)
Выходной сигнал | | 4mA~20mA DC / HART, частота, импульсный выход, RS485
Электрическое подключение | | ISO M20×1.5
Класс защиты IP | | IP65; IP67; IP68
Потребляемая мощность | | ≤5W
Рабочая температура | | -20℃ ~ 60℃
Температура хранения | | -40℃ ~ 60℃
Относительная влажность | | 5% ~ 90%

Отраслевые применения

• Измерение тепла в централизованных системах отопления
• Отопительные системы
• Измерение тепловой нагрузки систем кондиционирования в жилых помещениях
• Офисные здания, предприятия и учреждения

Загрузки

• Технический паспорт
• Сертификат CNEX
• Сертификат PCEC
• Сертификат CE
• Сертификат EAC
• Сертификат ATEX

Характеристики / технические спецификации

• Тип продукта: электромагнитный расходомер энергии (теплосчётчик), серия MFE600H.
• Функции: измерение холодовой и тепловой энергии; стандартная комплектация — 2 датчика Pt1000; внешний тотализатор не требуется.
• Обработка сигнала: малопотребляющий MCU-преобразователь с SMD/SMT-компонентами для стабильных и точных измерений.
• Сохранение настроек: EEPROM защищает параметры и накопленные значения при отключении питания.
• Электроды: многоэлектродная конструкция; в многих размерах встроен заземляющий электрод.
• Реакция: отсутствие механической инерции; чувствительная реакция; подходит для мгновенных и пульсирующих потоков с хорошей линейностью.
• Возбуждение: низкочастотное прямоугольное возбуждение для стабильности и хороших характеристик при низком расходе.
• Конструкция: раздельный и интегрированный варианты.
• Варианты присоединения/диаметры: фланец DN6~DN1600 (≥DN20 со встроенным заземляющим электродом); wafer DN25~DN200; резьба DN10~DN50; clamp DN15~DN150.
• Стандарты портов давления: ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Точность: ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600).
• Выходы: 4mA~20mA DC / HART, частота, импульсы, RS485.
• Электрическое подключение: ISO M20×1.5.
• Класс защиты: IP65, IP67, IP68.
• Потребляемая мощность: ≤5W.
• Рабочая температура: -20℃ ~ 60℃; хранение: -40℃ ~ 60℃.
• Относительная влажность: 5% ~ 90%.
