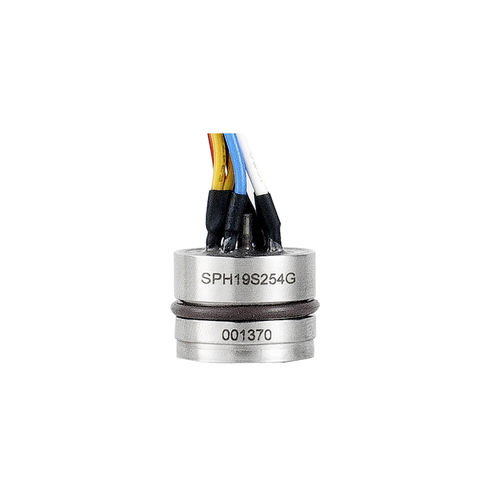

Абсолютный датчик давления SPH19S

кремнийпьезосопротивлениеаналоговый

SPH19S — это пьезорезистивный датчик давления с изолированной конструкцией и точной компенсацией. Он использует матрицу датчика из монокремния с высокой стабильностью. Корпус из нержавеющей стали 316L диаметром Ф19мм. Более широкая температурная компенсация и коррекция нуля калибруются методом лазерной подстройки. Измеренное давление передается на силиконовую матрицу через диафрагму 316L и силиконовое масло с внутренним уплотнением для преобразования давления в электрический сигнал. Матрица датчика не контактирует напрямую с измеряемой средой, которая образует изолированную структуру, подходящую для различных жидких сред. Преимущество • Матрица датчика из монокремния высокой стабильности. • Возбуждение напряжением. • Изолированная конструкция, подходящая для различных жидкостей. • Все из нержавеющей стали 316L. • Мембрана из хастеллоя C, тантал (опционально). Функции • Электропитание: 5-12В постоянного тока • Электрическое соединение: φ0,5 мм штифт Ковар или гибкий провод. • Сопротивление моста: 6 кОм • Время отклика (10 процентов -90 процентов): < 1 мс. • Сопротивление изоляции: 500 МОм/500 В постоянного тока. Промышленное применение • Управление производственным процессом • Измерение давления газа, жидкости • Авиационно-навигационная инспекция • Холодильное оборудование и кондиционер
