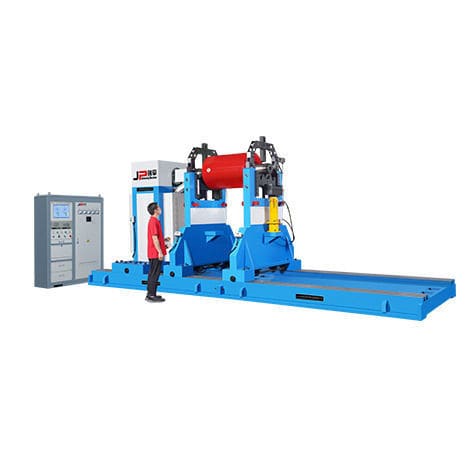

Горизонтальный стабилизатор PHW-20000H

динамическийдля вентиляторадля крупных деталей

Применение Используется для коррекции дисбаланса вращающихся заготовок, таких как крупные и средние роторы двигателей, вентиляторы, центробежные импеллеры, сушильные цилиндры и ролики. Особенности - Эта машина использует измерительную систему Jianping, доступны как динамическая, так и статическая балансировка. - Режимы подшипников до 10 видов. - Добавление и удаление веса, вращение по часовой и против часовой стрелки могут быть гибко настроены. - Единицы отображения величины и угла дисбаланса могут быть настроены для достижения преобразования единиц в реальном времени для удовлетворения различных потребностей клиентов. - Использует универсальную муфту или коробку передач, может достигать различных скоростей балансировки или бесступенчатого регулирования скорости. Технические данные Применимо к малым, средним, большим и огромным заготовкам. См. таблицы ниже для подробных спецификаций. Малые заготовки Технические данные вкратце PHW-160H PHW-300H PHW-500H Диапазон массы заготовки (кг) 160 300 500 Максимальный диаметр заготовки (мм) Φ1000 Φ1200 Φ1500 Расстояние между двумя опорными подшипниками (мм) Мин 60 Мин 60 Мин 60 Диапазон диаметра шейки заготовки (мм) Φ15~75 Φ15~75 Φ15~75 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 1500 1500 1500 Скорость вращения главной оси (об/мин) 600,1095 600,1095 600,1095 Мощность двигателя (кВт) 3 3 4 Крутящий момент вала универсального шарнира (Н·м) 60 60 60 Длина станины (мм) 2500 2500 2500 Минимально достижимая остаточная величина дисбаланса (emar) ≤0.5г· мм/кг Средние заготовки Технические данные вкратце PHW-1000H PHW-2000H PHW-3000H PHW-5000 Диапазон массы заготовки (кг) 1000 2000 3000 5000 Максимальный диаметр заготовки (мм) Φ1600 Φ1800 Φ2100 Φ2400 Расстояние между двумя опорными подшипниками (мм) Мин 60 Мин 60 Мин 60 Мин 320 Диапазон диаметра шейки заготовки (мм) Φ25~120 Φ25~120 Φ25~120 Φ40~380 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 1600 1900 1900 2500 Скорость вращения главной оси (об/мин) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 Мощность двигателя (кВт) 4 7.5 7.5 15 Крутящий момент вала универсального шарнира (Н·м) 250 300 700 1250 Длина станины (мм) 2500 3000 3000 4000 Минимально достижимая остаточная величина дисбаланса (emar) ≤0.5г· мм/кг Большие заготовки Технические данные вкратце PHW-10000H PHW-15000H PHW-20000H PHW-30000 Диапазон массы заготовки (кг) 10000 15000 20000 30000 Максимальный диаметр заготовки (мм) Φ2400 Φ2800 Φ2800 Φ3000 Расстояние между двумя опорными подшипниками (мм) Мин 320 Мин 450 Мин 600 Мин 600 Диапазон диаметра шейки заготовки (мм) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 4000 4200 5200 6000 Скорость вращения главной оси (об/мин) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 Мощность двигателя (кВт) 22 30 55 75 Крутящий момент вала универсального шарнира (Н·м) 2250 2250 5000 7800 Длина станины (мм) 5500 6000 7000 8000 Минимально достижимая остаточная величина дисбаланса (emar) ≤0.5г· мм/кг Огромные заготовки Технические данные вкратце PHW-50000 PHW-80000 PHW-100000 Диапазон массы заготовки (кг) 50000 80000 100000 Максимальный диаметр заготовки (мм) Φ3600 Φ4000 Φ4200 Расстояние между двумя опорными подшипниками (мм) Мин 600 Мин 600 Мин 600 Диапазон диаметра шейки заготовки (мм) Φ80~560 Φ80~560 Φ100~650 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 7000 7500 9500 Скорость вращения главной оси (об/мин) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 Мощность двигателя (кВт) 110 160 200 Крутящий момент вала универсального шарнира (Н·м) 10000 15000 18000 Длина станины (мм) 9000 10000 12000 Минимально достижимая остаточная величина дисбаланса (emar) ≤1г· мм/кг Примечания: 1) Преобразование частоты 2) Можно добавить до 75-180 3) Можно добавить до 120~240 4) Бесступенчатое регулирование скорости - Применение: Крупные и средние роторы двигателей, вентиляторы, центробежные импеллеры, сушильные цилиндры, ролики - Особенности: Измерительная система Jianping, динамическая/статическая балансировка, до 10 режимов подшипников, настраиваемые единицы, универсальная муфта или коробка передач, бесступенчатое регулирование скорости - Технические данные: См. таблицы для подробных спецификаций для малых, средних, больших и огромных заготовок
