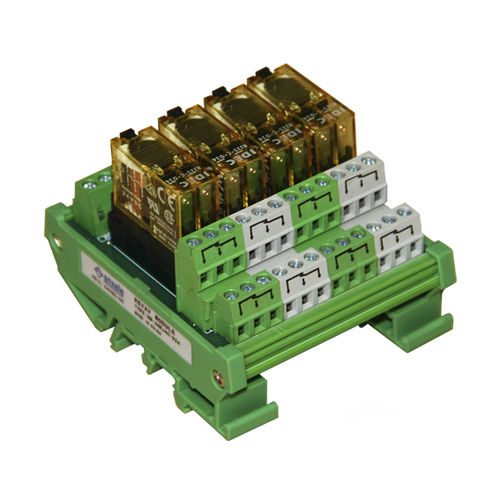

Релейные модули - это в основном небольшие электромагнитные реле, дополненные силовыми реле, интерфейсные устройства модулей клеммного типа с функцией управления и защиты. Защита входа; защита выхода от перенапряжения; защита выхода от перегрузки по току. Широко используется в интерфейсе между периферийными устройствами, сигналами управления и устройствами настройки процесса автоматизации для достижения согласования частоты и мощности.
Графические символы электромагнитного реле
Символы катушки и контактов показаны на рисунке ниже:
- Серия реле включает в себя катушку постоянного тока и катушку переменного тока. Контакты включают 1-полюсные НО, НЗ, перенос;
- Обратите внимание на них при заказе, если вам нужна защита от перенапряжения, защита от медленного потока, защита от сверхтока (защита от перенапряжения и сверхтока может быть выбрана одновременно; 2-полюсные или более 2-полюсные контакты реле могут добавить только защиту от медленного потока);
- Обычные продукты имеют вход переменного и постоянного тока, диапазон напряжения: 24VAC/DC;
- Индивидуальный диапазон напряжения: 3-48VDC, 110VAC, 220VAC (380VAC в R & D);
- Релейный модуль с более чем 16 группами может быть настроен;
- Схема подключения релейного модуля: пример 24VDC/A.
---
