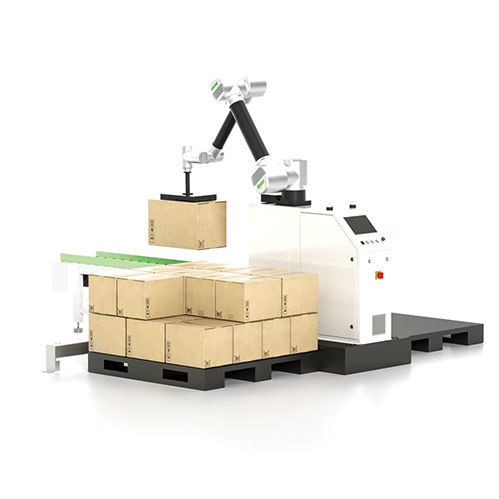

Роботизированный штабелер DH-CPR110

для пищевой промышленности и для производства напитковавтоматическийколлаборативный

Обзор:
Кооперативный паллетизатор-робот, предназначенный для паллетирования коробов и коробок с грузоподъемностью от 3 до 20 кг. Типичные области применения: пищевая промышленность, напитки и электронная коммерция. Устройство обеспечивает скорость укладки до 12 коробок в минуту и компактную конструкцию для интеграции в существующие линии без значительных изменений планировки. В отличие от традиционных промышленных роботов, коллаборативная работа снижает потребность в обширных ограждениях и обеспечивает гибкое обращение с различными размерами изделий и типами упаковки.

Ключевые характеристики:

• Диапазон нагрузки: 3–20 кг
• Скорость укладки: до 12 коробок/мин
• Компактное исполнение для простой интеграции
• Поддержка различных типов упаковки (ящики, коробки) для разных отраслей
• Коллаборативная работа с уменьшенными требованиями к ограждениям

Техническая таблица (кратко):
Тип основания: монтажное основание / подъемное основание
Спецификация: 3950*1724 mm / 3950*1724 mm
Макс. нагрузка: 20 kg / 20 kg
Рабочий радиус для паллеты: 1600 mm / 1600 mm
Размер паллеты: 1250*1250 mm / 1250*1250 mm
Питание: 200-240V 50/60Hz / 200-240V 50/60Hz
Высота паллетирования: 1650 mm (включая паллету) / 2100 mm (включая паллету)
Макс. рабочая скорость: 1.2 m/s / 1.2 m/s
Диапазон движений (ROM): J1: +360°; J2: +125°; J3: ±160°; J4: ±180°; J5: ±360°; J6: ±360°
Макс. скорость движения: J1/J2/J3: 148°/s; J4/J5/J6: 186°/s
Точность позиционирования: ±0.04 mm
Тип связи: EtherCAT
Класс защиты: IP54
Температурный диапазон: 0–55°C
Материалы: алюминиевый сплав, углеволокно

Примечания / дополнительные сведения:
В некоторых документах на странице продукта указан максимальный рабочий радиус 1900 mm, тогда как в технической таблице указан 1600 mm; уточните требуемый радиус для вашего применения. Доступны различные варианты конфигурации для адаптации схемы паллетирования и повышения производительности при низких эксплуатационных затратах.

Технические спецификации:

• Наименование модели: Collaborative robot palletizer
• Грузоподъемность: 3–20 кг
• Максимальная скорость укладки: до 12 коробок в минуту
• Спецификация монтажного основания: 3950*1724 mm
• Спецификация подъемного основания: 3950*1724 mm
• Макс. нагрузка (обе базы): 20 kg
• Рабочий радиус паллеты (таблица): 1600 mm
• Поддерживаемый размер паллеты: 1250*1250 mm
• Питание: 200-240V 50/60Hz
• Высота паллетирования (монтажная база): 1650 mm (включая паллету)
• Высота паллетирования (подъемная база): 2100 mm (включая паллету)
• Макс. рабочая скорость: 1.2 m/s
• Диапазон движений: J1 +360°, J2 +125°, J3 ±160°, J4 ±180°, J5 ±360°, J6 ±360°
• Макс. скорость движения: J1/J2/J3 148°/s; J4/J5/J6 186°/s
• Точность позиционирования: ±0.04 mm
• Тип связи: EtherCAT
• Класс защиты: IP54
• Диапазон рабочих температур: 0–55°C
• Материалы: алюминиевый сплав, углеволокно
