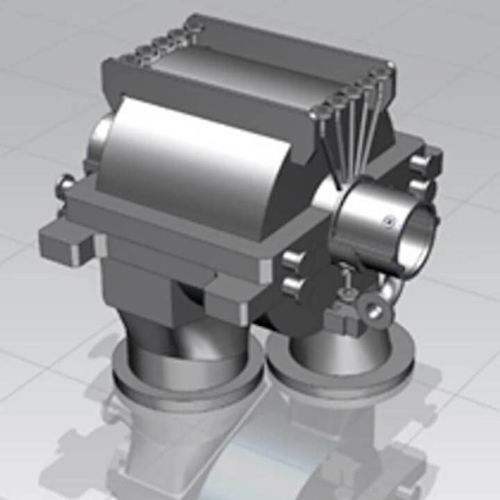

Центробежный компрессор EBZ series

для природного газастационарныйс масляной смазкой

Краткое описание

• Shaangu разработала серию EBZ барабанных (barrel) центробежных компрессоров с одним цилиндром (одна компрессорная единица) и одноцикловой циркуляцией хладагента.
• Предназначены для малых и средних СПГ‑установок (до 2,3 млн м³/сут).
• Для крупных установок в зависимости от холодильного процесса применяются многокиллиндровые компрессоры.

Описание
Серия EBZ — семейство барабанных центробежных компрессоров, используемых в трайнах Shaangu с смешанным хладагентом. Конструкция с внутренним и наружным цилиндром обеспечивает минимальные утечки и шум. Внутренний цилиндр вынимается без демонтажа смежных трубопроводов, что упрощает обслуживание.

• Модели и номинальные производительности:
• EBZ35 — 0,15–0,3 млн м³/сут
• EBZ45 — 0,3–0,5 млн м³/сут
• EBZ56 — 0,5–0,8 млн м³/сут
• EBZ63 — 0,8–1,2 млн м³/сут
• EBZ71 — 1,2–1,8 млн м³/сут
• EBZ80 — 1,8–2,3 млн м³/сут

Конструкция и характеристики

• Диапазон расхода: 10–3000 м³/мин
• Максимальное давление на выходе: до 25 МПа
• Серийная конструкция с эффективными трёхмерными рабочими колёсами и согласованным количеством ступеней для обеспечения требуемого давления и эффективности

Вибрации и стабильность

• Специальные вихревые и осевые пазы устраняют вихри перетекания и турбулентность, вызванную ротором, повышают демпфирование ротора и снижают вибрации для улучшения устойчивости работы

Сравнение — интегрированная опорная рама на скиде vs традиционная рама

• Компоновка: Интегрированный скида: компрессор, редуктор, консоль смазочного масла, система сухого газового уплотнения, масляные трубопроводы и система охлаждения масла интегрированы на комбинированной базовой раме с одноуровневой компоновкой. Традиционно: оборудование поставляется и монтируется отдельно; масляные трубопроводы и пульт управления сухого газового уплотнения размещаются на бетонном основании рядом с машиной.
• Площадь пола: Интегрированный скида: площадь может быть уменьшена более чем на 40 %. Традиционная схема: большая занимаемая площадь.
• Высота цеха: Интегрированный скида: не требуется вторую платформу, высота цеха ниже на 2–7 м в зависимости от компоновки. Традиционный: платформы увеличивают высоту и инвестиции.
• Гражданские работы: Интегрированный скида: требуется только свайный фундамент, минимальные гражданские работы. Традиционный: требуется монолитная или блочная бетонная конструкция на уровне грунта.
• Монтаж на площадке: Интегрированный скида: большая часть заводской сборки, на площадке требуется только механическое болтовое соединение. Традиционный: трубопроводная и инструментальная проводка выполняется на месте.

Применение и испытания
По состоянию на декабрь 2019 г. Shaangu эксплуатировала почти 30 установок смешанного хладагента с одноцикловыми компрессорными поездами как в традиционной компоновке, так и в интегрированных скидах. Серия EBZ также поддерживает процесс предохлаждения пропаном + смешанный хладагент для некоторых крупных СПГ‑заводов. Поезда проходят испытания производительности в соответствии с ASME PTC10 перед поставкой и успешно прошли полевые испытания.

Технические характеристики

• Марка: Shaangu
• Коммерческая серия: EBZ series
• Применимый масштаб: малые и средние СПГ‑установки (≤ 2,3 млн м³/сут); многокиллиндровые опции для крупных объектов
• Модели и производительности: EBZ35 (0,15–0,3), EBZ45 (0,3–0,5), EBZ56 (0,5–0,8), EBZ63 (0,8–1,2), EBZ71 (1,2–1,8), EBZ80 (1,8–2,3) млн м³/сут
• Диапазон расхода: 10–3000 m³/min
• Давление на выпуске: до 25 МПа
• Тип компрессора: барабанный центробежный с внутренним и наружным цилиндром
• Режим охлаждения: смешанный хладагент в одном цикле; поддерживает предохлаждение пропаном + смешанный хладагент
• Особенности конструкции: серийная компоновка; 3D‑рабочие колёса; согласованные ступени
• Устранение вибраций: вихревые и осевые пазы для снижения турбулентности и увеличения демпфирования ротора
• Обслуживание: вынимание внутреннего цилиндра без демонтажа трубопроводов
• Монтаж: доступна интегрированная скидна рама — заводская prefab, одноуровневая компоновка, снижение высоты и занимаемой площади, минимальные гражданские работы
• Стандарты и испытания: испытания производительности согласно ASME PTC10 для поставленных единиц
