Центробежный компрессор

воздушныйпневматическийстационарный

Краткое описание
Компрессоры для воздухоразделительных установок широко используются на крупных установках разделения воздуха в химической и углехимической промышленности. Компрессорные поезда Shaangu обслуживают мощности от 20 000 Nm³/h до 150 000 Nm³/h. Типичная конфигурация поезда: внутренняя компрессия — один воздушный компрессор плюс один бустер; внешняя компрессия — обычно один воздушный компрессор.

Определение кода модели
Пример: «EIZ90-4/EIZT125-3». EIZ/EIZT — код серии, обозначающий центробежный компрессор с встроенным промежуточным охладителем. 90/125 — размер, номинальный диаметр рабочего колеса первого ступеня (см). 4/3 — число рабочих колес.

Характеристики компрессоров EIZ/EIZT

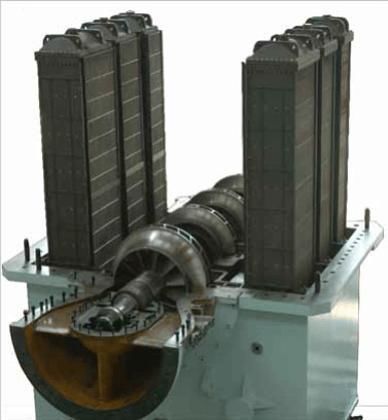

• Серийная конструкция и эффективные трехмерные рабочие колеса. Встроенные промежуточные охладители уменьшают длину и сопротивление газового потока, обеспечивая близкий к изотермическому и высокоэффективный режим работы.
• Компактные встроенные промежуточные охладители обеспечивают эффективное снижение шума.
• Направляющие лопатки на входе обеспечивают широкий диапазон работы (примерно 75%–105% от номинала) для снижения энергопотребления.
• Встроенная система орошения обеспечивает онлайн‑очистку рабочих колёс и трубок охладителя для длительной стабильной работы и минимизации простоев.

Семейства бустер‑компрессоров
Бустер‑компрессоры Shaangu включают серии EZ/EBZ и EG. Серия EZ — горизонтальная разъёмная конструкция с внешним межступенчатым охладителем. EBZ — вертикальная барабанная разъёмная конструкция с внешним межступенчатым охладителем. EG — интегрированные зубчатые компрессоры.

Особенности серии EG

• Расход до 14 000 m³/min
• Давление на выходе до 7,2 MPa
• Максимальная частота вращения > 35 000 об/мин
• Переменная эффективность > 88%

Референции
По состоянию на декабрь 2019 г. в эксплуатации находятся около 270 компрессорных поездов Shaangu, что соответствует более 80% доли внутреннего рынка в сфере крупных установок разделения воздуха.

Технические характеристики

• Диапазон обслуживания (производительность воздуха): 20 000 Nm³/h до 150 000 Nm³/h
• Обычные серии, используемые в воздухоразделительных поездах: EIZ / EIZT (центробежные компрессоры с встроенным промежуточным охладителем)
• Элементы кода модели: размер = номинальный диаметр рабочего колеса первой ступени (см); суффикс = число рабочих колес
• Типичная конфигурация поезда: внутренняя компрессия – один воздушный компрессор + один бустер; внешняя компрессия – единичный воздушный компрессор
• Серии бустеров: EZ (горизонтальный разъём, внешний межступенчатый охладитель), EBZ (вертикальный барабанный разъём, внешний межступенчатый охладитель), EG (интегрированный зубчатый тип)
• Характеристики EG (типичные максимумы): расход до 14 000 m³/min; давление на выходе до 7,2 MPa; макс. скорость > 35 000 об/мин; переменная эффективность > 88%
• Конструктивные особенности: встроенные промежуточные охладители для снижения сопротивления потока и шума; направляющие лопатки на входе для широкого диапазона работы (75%–105%); встроенная система орошения для онлайн‑очистки
• Полевая референция: ~270 комплектов в эксплуатации (дек. 2019)
