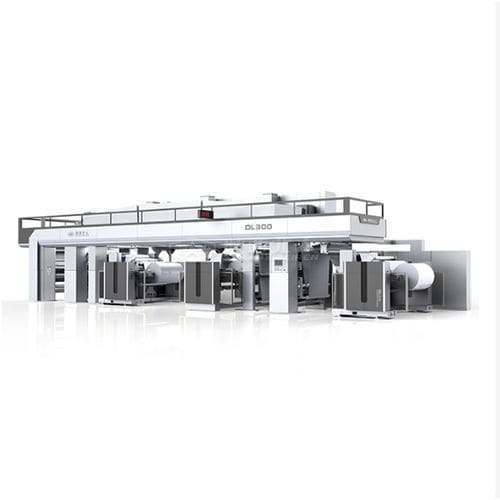

Ламинационная машина рулон-к-рулону

автоматизированнаявысокоскоростнаясухая

Обзор
Наш сухой многофункциональный ламинирующий станок разработан для современной производственной линии гибкой упаковки. Он соединяет несколько гибких материалов — включая BOPP, PET, PE, CPP, алюминиевую фольгу и бумагу — с помощью точного нанесения клея и зонального контроля сушки. Машина подходит для пищевой, фармацевтической, бытовой химии и промышленных ламинатов.

Ключевые характеристики

• Совместимость материалов: BOPP, PET, PE, CPP, алюминиевая фольга, бумага.
• Точное управление натяжением для тонких пленок (точность натяжения ±0,3 кг).
• Многозонный сушильный туннель с интеллектуальным управлением температуры для минимизации остатка растворителя (цель <5 mg/m² по ASTM F1884).
• Кассетная система покрытия для быстрой переналадки между растворимыми и водными клеями (15–30 минут).
• Энергоэффективная работа с рециркуляцией вытяжного воздуха и регулируемым соотношением приточного воздуха.
• Автоматическое соединение лент на станциях размотки и намотки для уменьшения отходов и поддержания непрерывного производства.
• Синхронизированный многомоторный AC векторный привод для плавной обработки чувствительных материалов.

Области применения
Разработан для производства гибкой упаковки, включая пищевую упаковку (пакеты для стерилизации, кофейные пакеты), фармацевтическую упаковку (cold-form фольга, материалы для блистеров), упаковку бытовой химии и промышленные ламинаты для теплоизоляции или электронного экранирования.

Методы проверки качества

• Измерение остатка растворителя методом газовой хроматографии.
• Испытание прочности склеивания тензометром по стандартам ASTM.
• Проверка равномерности покрытия оптическими детекторами.
• Проверка точности выравнивания полотна в пределах ±1 мм.
• Проверка распределения температуры с помощью тепловизионной съемки.

Технические характеристики
Параметр — Спецификация
Максимальная ширина пленки — 1050 мм / 1250 мм
Диаметр размотки — Φ 800 мм
Диаметр рулона — Φ 800 мм
Длина сушильного туннеля — 9 метров
Диапазон рабочей скорости — 150-450 м/мин
Точность управления натяжением — ±0,3 кг
Допуск массы покрытия — ±0,1 g/m²
Стандарт остатка растворителя — <5 mg/m²
Система привода — 5-7 моторный AC векторный привод
Печатные материалы — пленка, алюминиевая фольга, бумага
Целевые отрасли — пищевая упаковка, фармацевтическая упаковка, упаковка бытовой химии

Ключевые преимущества

• Быстрая переналадка с помощью кассетного покрытия для гибких производственных задач.
• Экономия энергии за счет рециркуляции вытяжного воздуха и автоматической регулировки доли приточного воздуха.
• Минимизация отходов благодаря автоматическому соединению лент на размотке и намотке.
• Постоянное качество склеивания благодаря точному управлению нипом ламинации и ротационным цилиндрам, удерживающим точность нанесения клея в пределах ±0,1 g/m².

Как решает распространённые производственные проблемы

• Предотвращает завивание в ламинированных материалах разной толщины за счёт независимого управления натяжением каждой входящей ленты и температурно контролируемого охлаждающего нипа для стабилизации ламината сразу после склейки.
• Обрабатывает чувствительные материалы без разрывов благодаря синхронизированным векторным приводам и направляющим роликам с низким трением для минимизации контактных напряжений.
• Поддерживает высокую скорость без потери качества сушки за счёт высокоскоростной технологии воздушного ножа в сушильном туннеле.

Характеристики / технические спецификации

• Максимальная ширина пленки: 1050 мм / 1250 мм
• Диаметр размотки: Φ 800 мм
• Диаметр рулона: Φ 800 мм
• Длина сушильного туннеля: 9 метров
• Диапазон рабочей скорости: 150-450 м/мин
• Точность управления натяжением: ±0,3 кг
• Допуск массы покрытия: ±0,1 g/m²
• Стандарт остатка растворителя: <5 mg/m²
• Система привода: 5-7 моторный AC векторный привод
• Печатные материалы: пленка, алюминиевая фольга, бумага
• Целевые отрасли: пищевая упаковка, фармацевтическая упаковка, упаковка бытовой химии
