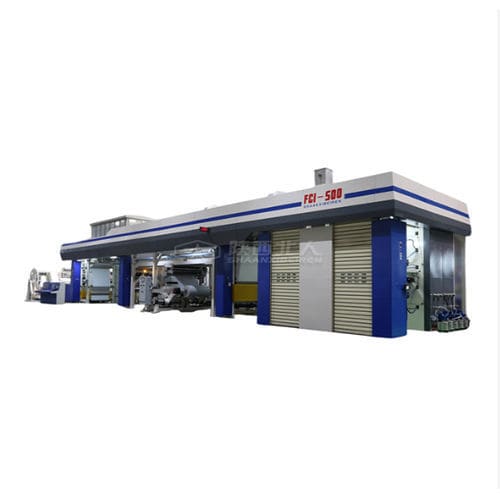

Флексографическая печатная машина с центральным барабаном

4-цветный6-цветный8-цветный

Обзор
Флексографская машина Satellite от Shaanxi Beiren Printing Machinery Co., Ltd. — это центрально-барабанная (CI) машина, спроектированная для высокоточной печати гибкой упаковки и этикеток. Конфигурация CI фиксирует полосу материала на большом центральном барабане, что минимизирует смещение веба и ошибки регистрации, характерные для линейных прессов. Подходит для многослойных пленок, термочувствительных материалов и усадочных рукавов.

Ключевые данные

• Тип: Satellite флексографская печатная машина
• Ширина печати: 390 мм - 800 мм
• Материалы: тонкая пленка, нетканое полотно, бумага
• Отрасли применения: гибкая упаковка, печать этикеток
• Макс. скорость: 500 м/мин
• Конфигурации цветов: 4, 6, 8, 10 цветов

Производительность и точность
CI-конструкция обеспечивает стабильное натяжение веба и контроль температуры барабана, позволяя достигать цвето-координатной регистрации в пределах ±0.1 мм при скоростях до 500 м/мин. Поддержка центрального барабана минимизирует растяжение и разрывы термочувствительных материалов, таких как LDPE, BOPP и дышащие пленки.

Применения

• Гибкая упаковка: многослойные пленки для стоячих пакетов, пакетов для замороженных продуктов, упаковки для снеков.
• Гигиена и уход: ультратонкие дышащие пленки (12–15 µm) для подгузников и гигиенических изделий, где критична сохранность материала.
• Этикетки и усадочные рукава: обратная печать на PVC, PETG, OPS усадочных пленках с плотным нанесением краски и контролем при усадке.

Инженерия и приводная технология
Машина оснащена двухстенной температурно-контролируемой центральной втулкой, обработанной с микронной точностью (TIR < 0.01 мм). Бесступенчатые безредукторные сервоприводы обеспечивают независимый привод для каждого формного цилиндра и анилокс-вала, исключая люфты и позволяя гибко задавать длину повторения печати.

Управление краской и сушкой
Закрытые доктор-лезвия из углеродного волокна обеспечивают стабильную подачу краски и контроль вязкости для растворимых, водных и UV чернил. Интегрированные высокоскоростные горячевоздушные туннели и межцветовая сушка повышают эффективность отверждения и позволяют использовать водные системы при высоких скоростях.

Производство, качество и надежность
Производится Shaanxi Beiren Printing Machinery Co., Ltd. на 30 000 м² сборочном участке с более чем 60-летним опытом. Машина рассчитана на длительную непрерывную эксплуатацию; при надлежащем обслуживании срок службы центрального барабана превышает 20 лет.

Строгий контроль качества

• Проверка биения центрального барабана (TIR < 0.010 мм)
• Динамические тесты регистрации на максимальной скорости
• Виброанализ жесткости рамы
• Проверки эффективности сушки и удержания растворителя
• Валидация скорости переналадки

Операционные преимущества

• Ускоренные переналадки благодаря технологии рукавов и авто-регистрации (например: менее 15 минут для 8-цветных заданий).
• Энергоэффективность через интегрированные системы сушки с рекуперацией тепла и снижением выбросов VOC.
• Снижение отходов и повышение гибкости производства благодаря безредукторным сервоприводам и точной регистрации.

Технические характеристики

• Тип машины: Satellite флексографическая система
• Ширина печати: 390 мм - 800 мм
• Макс. скорость: 500 м/мин
• Конфигурации цветов: 4, 6, 8 или 10 цветов
• Материалы печати: тонкая пленка, нетканое полотно, бумага
• Точность регистрации: ±0.1 мм
• Отрасли: гибкая упаковка, печать этикеток
• TIR центрального барабана: < 0.01 мм
• Контроль температуры: двухстенный барабан с подключением к чиллеру/нагревателю, ок. 30–35 °C
• Приводная система: безредукторный прямой привод сервопривод, независимые приводы на цилиндр
• Doctor blade: закрытая система из углеродного волокна
• Обработка субстрата: разработана для минимизации растяжения/разрывов термочувствительных и ультратонких пленок
